Connections des fils de la platine de rue, interphone EXTEL
Ariana.b Messages postés 21 Date d'inscription Statut Membre Dernière intervention -
Bonjour,
A la construction de ma maison, l'électricien qui s'est occupé des travaux m'a founit et plaçé l'interphone , il ne m'a pas donné la notice de montage.
Je suis à la recherche de la notice pour refaire la connection des fils de la platine de rue (encastrée )
J'ai louée ma maison, et en récupérant mon bien j'ai constaté que le locataire avait dèconnecté les fils.

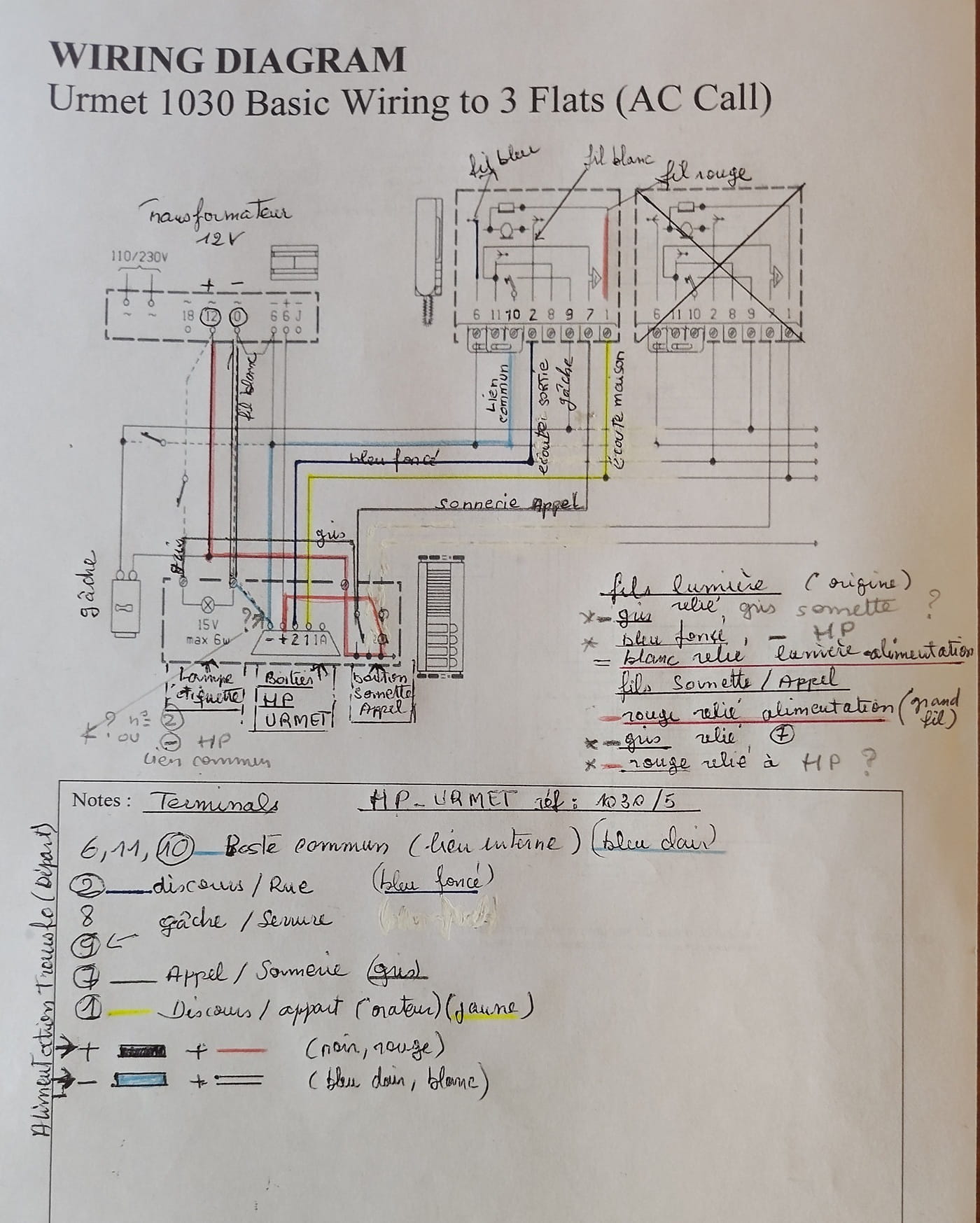

Après de nombreuses recherches, j'ai fait un schéma de cablage, depuis le tel à la platine de rue.
J'ai un doute sur les 3 fils rajoutés ( qui sont restés vissés)
2 fils( lampe , étiquette) gris,et bleu et sur 1 fil ( sonnerie, appel) rouge.
Je vais joindre les photos.
j'espère l'aide d'une personne, qui voudra bien m'aider à finaliser le branchement, merci.
Bien cordialement,
Ariane.L
Notice pour Interphone EXTEL Portier de Villa ampliflié ref: 1001

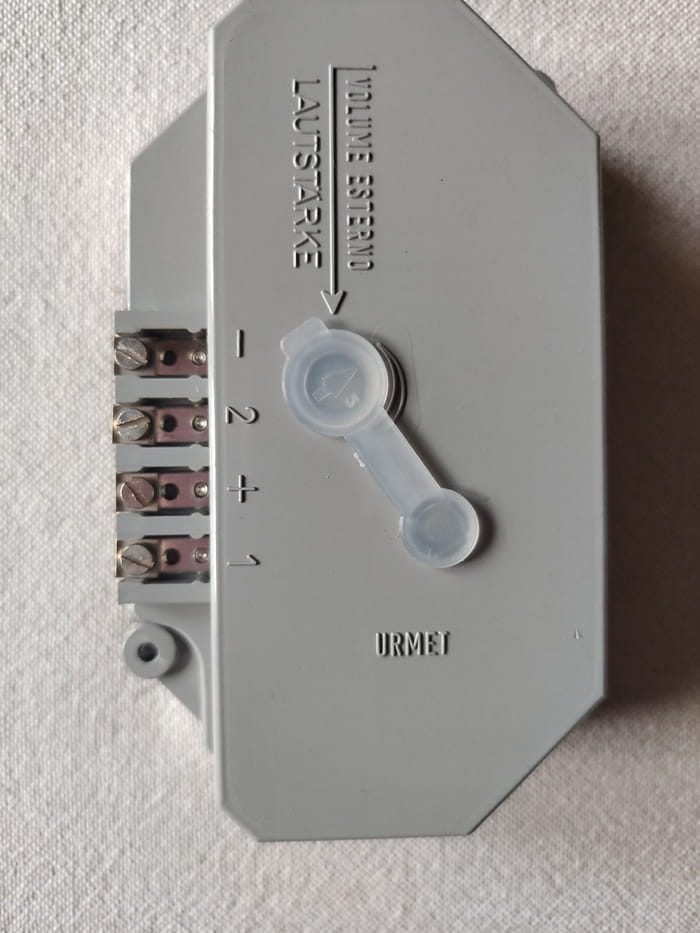

Boitier HP URMET
Bien cordialement,
A.
- Visiophone extel
- Interphone connecté - Meilleures réponses
- Interphone maison - Meilleures réponses
- Lentille visiophone jaunie - Forum Electronique
- Problème visiophone extel nova ✓ - Forum Maison
- Extel visiophone problème ✓ - Forum Maison
- Interphone extel ancien modèle - Forum Maison
- Problème visiophone extel lesli - Forum Maison
17 réponses
Bonsoir, il faut trouver le plan de cablage et refaire l'installation du poste intérieur ainsi que la platine de rue .
Bonjour

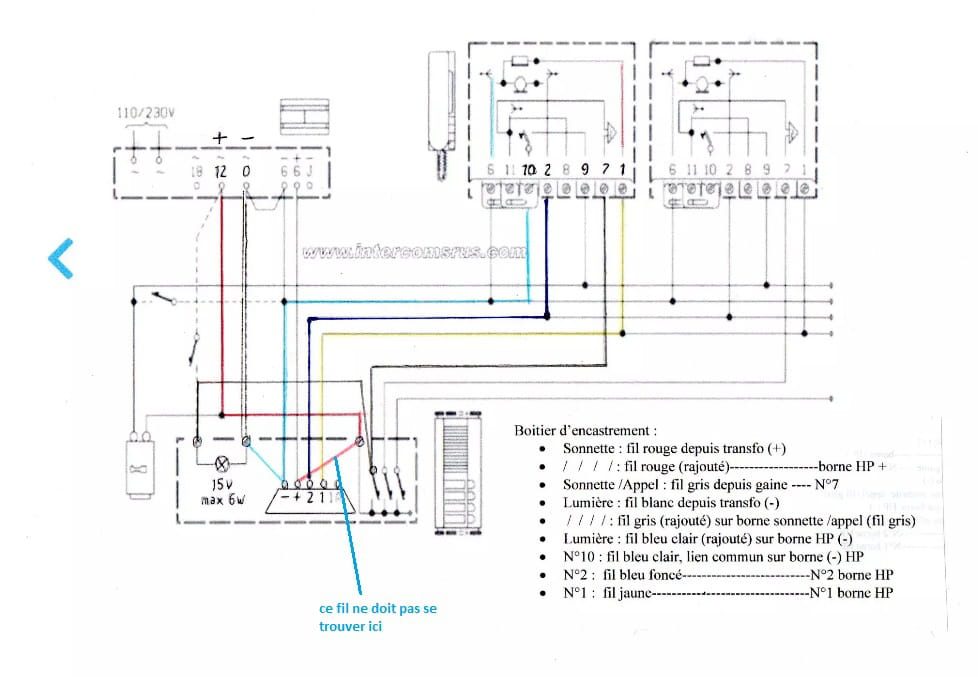

Sur votre plan il y a une incohérence: le fil rouge.
En électronique les points zéro peuvent être réunis, pas les positifs 12V et 6V
Bonjour,
J'ai déjà fait la démarche sur Avidsen, mais ils n'ont plus accès à la notice.

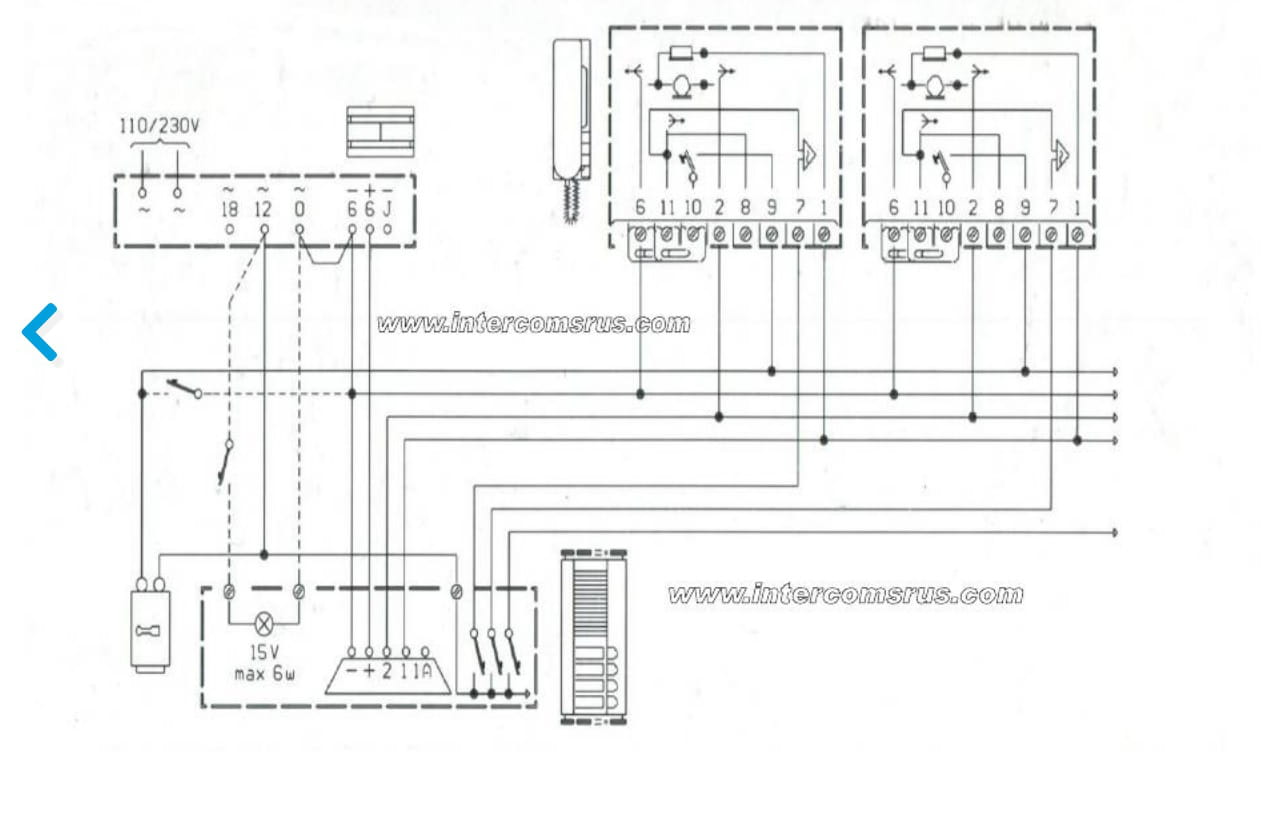

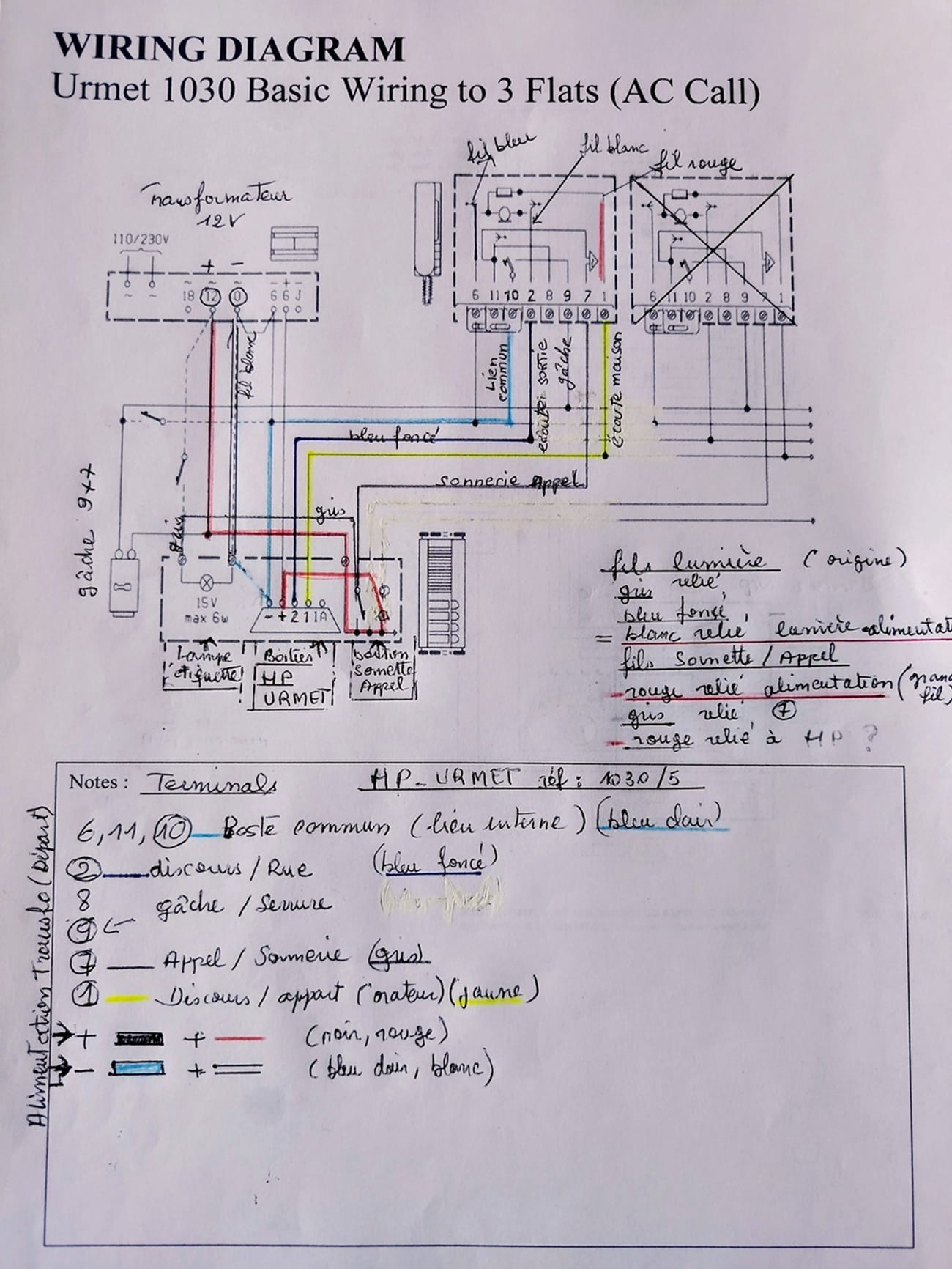

j'ai continué mes recherches, j'ai trouvé un shéma qui correspond à celui de mon interphone ( URMET 1030 Basic Wiring to 3 Flats (AC Call).
J'ai dévisé la plaque du support tél de l'interphone, j'ai vérifié la position des fils, la couleur...
J'ai fait le schéma, tout correspond (avec URMET 1030).
Mon problème se trouve à l'extérieur, (la plaque de rue, modèle encastré) j'ai 2 petits carrés avec terminals,
1 pour lampe, étiquette, fils vissés 1 gris, 1 bleu (les 2 fils sont rapportés)
1 autre pour bouton sonnerie, appel, 2 fils vissés , un rapporté rouge, 1 gris du fil sortant de la gaine.
Toute nouvelle sur le forum, je ne sais pas comment faire pour envoyer les photos et shéma ?
Bien cordialement,
A
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
DÉPOSE D'UNE PHOTO
Bonjour
Déposer une photo en direct sur le message.
-Pour mettre des photos sur le forum il faut être inscrit et connecté (pseudo en bleu)
-Connecté = par icône en haut à droite dans le bandeau rouge.
-Prendre votre photo, et la déposer dans /mes documents /mes images. MAXI 1 Mo Si photo trop lourde l'enregistrer sur "Paint" /bureau
-Vous cliquez, soit sur : "créer un nouveau sujet", "répondre au sujet", ou "posez une question. Dans la fenêtre qui s'ouvre à la suite de votre message, vous cliquez sur l'icône (montagne)"
-Dans la fenêtre qui s'ouvre, vous recherchez votre photo "PARCOURIR" : mes documents/ mes images ou bureau . Vous cliquez sur l'image concernée qui s'affiche dans la barre URL
Valider mise en forme "à droite"
-Cliquez sur "OK"
NOTA: pensez à activer le pointeur à l'endroit où vous souhaitez l'image
Cordialement.
Re
Voici la notice https://www.manualslib.fr/manual/1035129/Urmet-1030.html
le plan en vue plus grande
Désolé mais votre document ne peut pas s'agrandir donc difficile d'y voir clair.
La câblage me parait simple. Avec les N° dites nous ce qui vous échappe
Bonsoir, stf_jpf87
En voulant effacer mon shéma , le trouvant trop petit, j'ai également effacer le votre, je suis désolée.
Un grand merci pour votre réponse, je voulais faire la connection aujourd'hui !
Je ne sais pas où va ce fil rouge rajouté, peut-être pour faciliter sa tâche, l'électricien a mis un connecteur (wago) au fil rouge (de la gaine)...
J'ai fait d'autres recherches sur mes notes ce matin, pour essayer de comprendre..

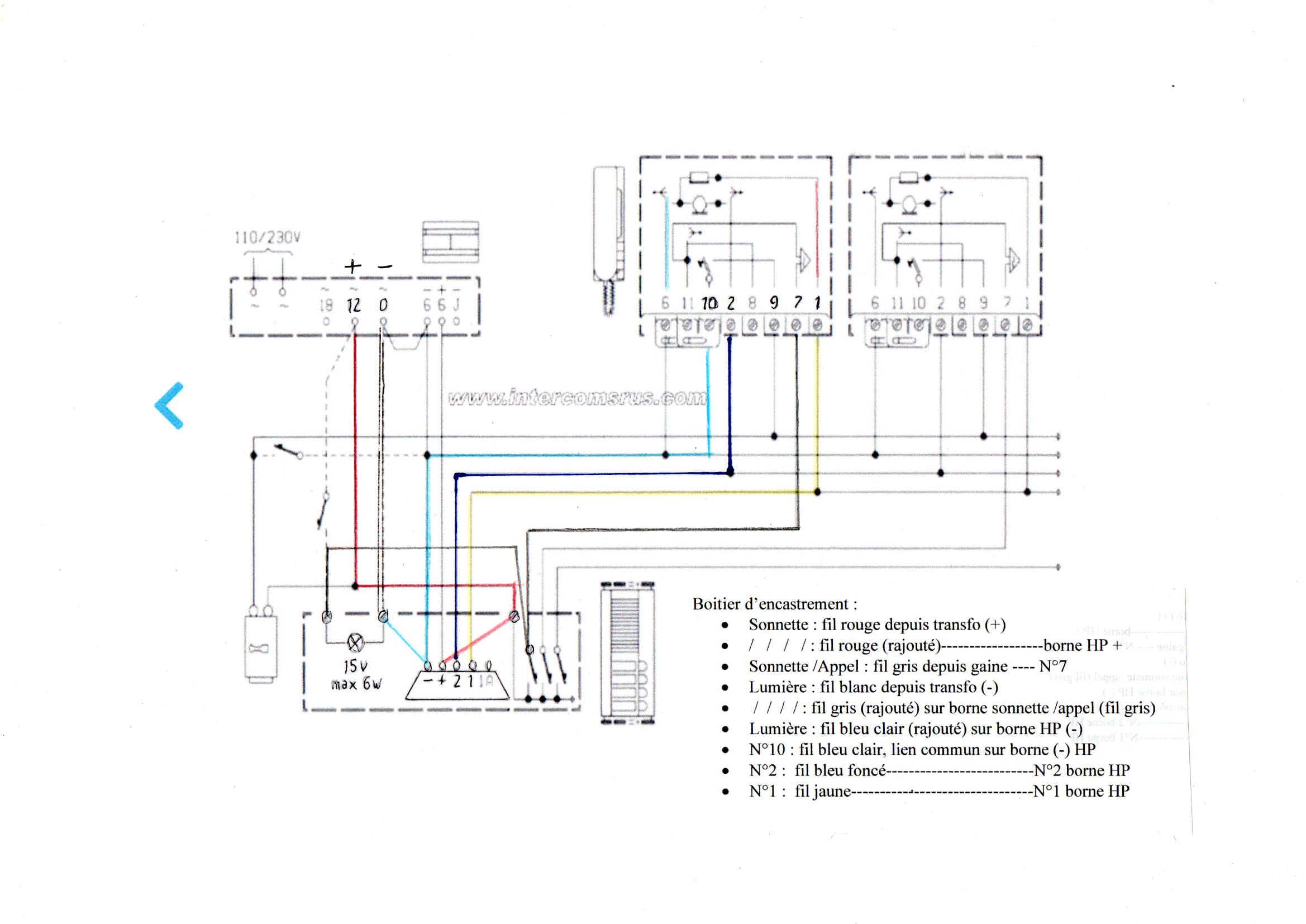

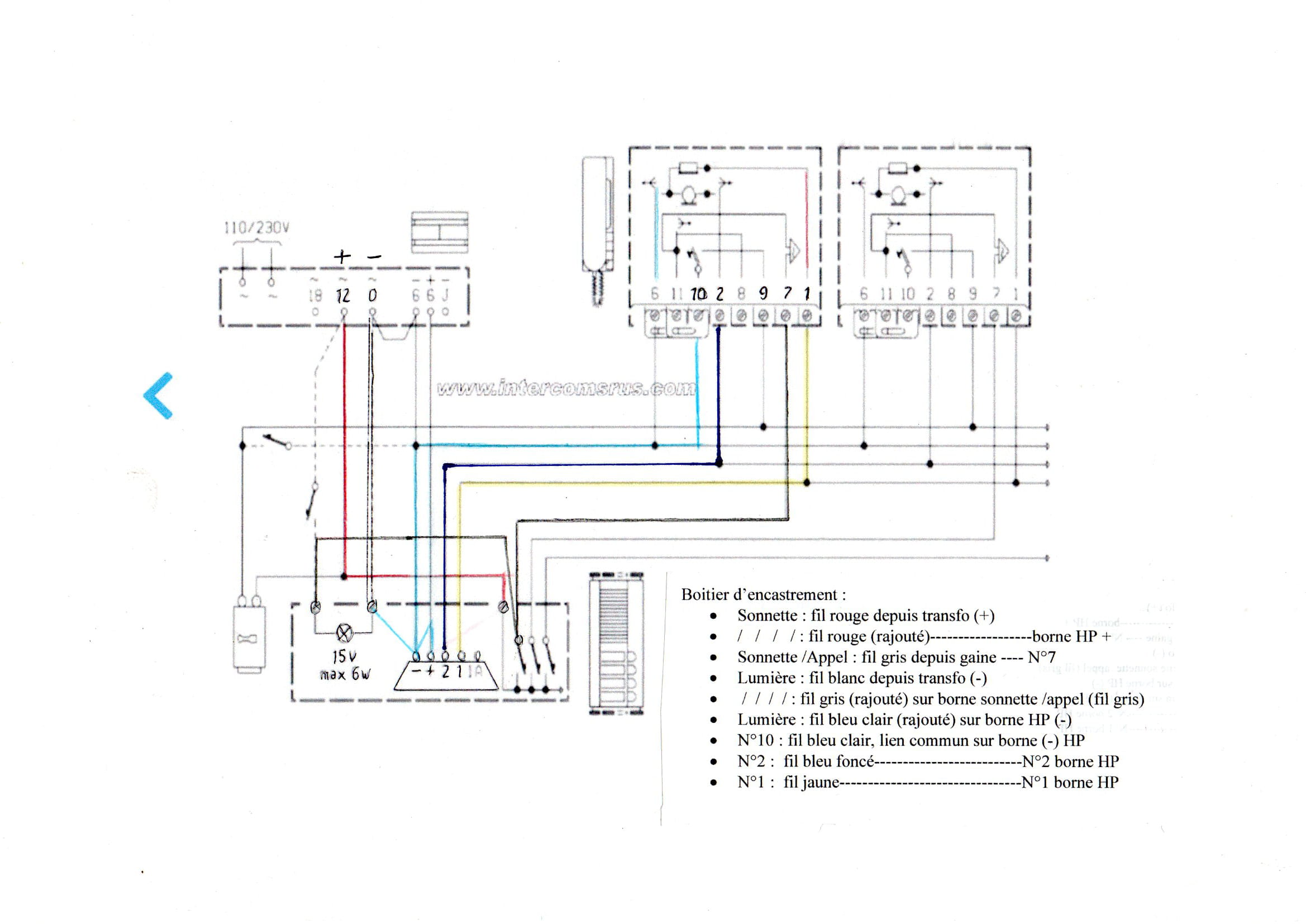

Je vous envoie 2 schémas, en espérant que l'un des deux soit cohérent.
Bien cordialement,
A
Bonjour,
Merci pour votre réponse, désolée pour le schéma j'ai un peu de mal à gérer avec Windows 11 !
Pour le cablage numéroté, j'ai bien compris, ce qui me pose problème se sont les 2 fils rajoutés, à la lumière et 1 fil à la sonnerie, je crois que l'on dit un pontage...
- Fil 7 gris (à la sortie de gaine) sonnerie/ Appel,
- Fil rouge ( ..............Transfo) sonnerie, + Fil rouge pontage au (+) boitier HP
- Fil Blanc ( .= bleu .(-) .sortie du transfo) connecté à lumière
- Fil gris Connecté à lumière...puis connecté à ?? ( sonnerie /appel ?) pontage
- Fil bleu connecté à lumière.( avec le blanc et le bleu clair de lien commun?)pontage
- Fil 10 bleu clair (lien commun) connecté à (-) boitier HP.
Est-ce-que c'est cohérent pour vous ?
Je vous envoie la photo des fils qui sont restés connectés aux bornes lumière et sonnerie.
Merci beaucoup pour votre patience.
Cordialement,
A
Bonjour,
C'est déjà fait, hélas que ce soit EXTEL ou URMET, la notice n'est plus disponible !
Mais j'ai trouvé un schéma URMET qui correspond à la connection des fils.
Pour les fils sortant de la gaine, c'est facile, mais les autres fils rajoutés sur les bornes de lumière & sonnerie, je n'ai pas trouvé d'explications, j'ai juste la couleur des fils.
J'ai fait des recherches depuis pratiquement un mois, avant de faire une bêtise, de griller le transfo ou le micro HP.
C'est pour cela que je fais appel au Forum, à vous les spécialistes!
Merci.
Cordialement,
A
Bonjour
Mon plan électrique est toujours visible en message N° 10 Le vert en diagonale du message N° 21 doit remonter au zéro mais ne change rien au branchement
Puisque dans la platine haute il est aussi ponté entre le 0- et le 6-
Bonsoir,
Merci de répondre aussi vite,
Le fil en diagonale du n° 21 est bleu clair,(la couleur a viré :) l'électricien
avait mis un fil bleu foncé, ça a compliqué mes recherches...

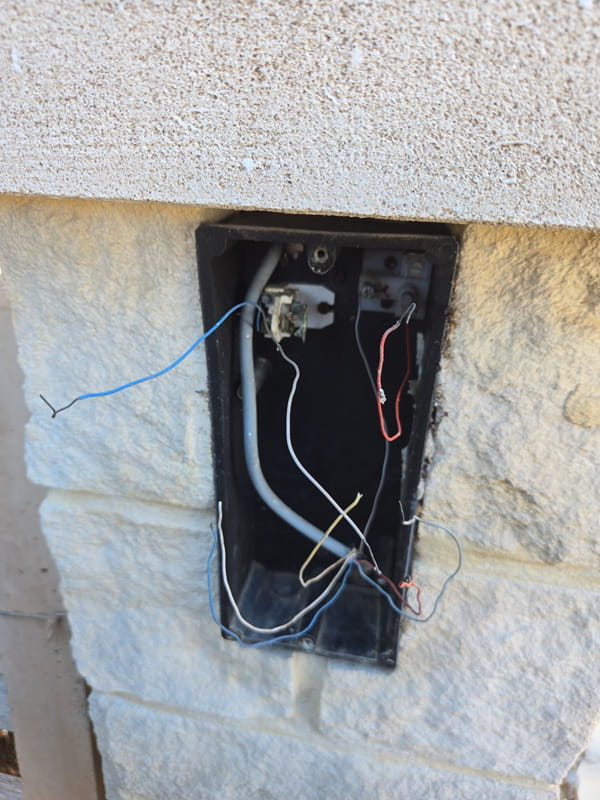

On le voit sur la photo de l'encastrement de la platine de rue.
Je n'ai pas bien compris, je fais la connection du schéma n°21 ?
Je connecte aussi le fil gris à la borne (+) du micro HP et c'est ok ?
Pas Le n°18 ?
J'attends votre confirmation avant de faire quoique ce soit, merci beaucoup.
Cordialement,
A
Re

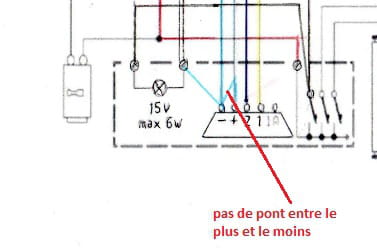

Un détail que je n'avais pas vu
En plus du bleu vous avec un bout de fil entre +- ce n'est pas bon
Je connecte aussi le fil gris à la borne (+) du micro HP et c'est ok ?
Pas Le n°18 ? Désolé je ne comprends pas
Bonjour,
Je suis désolée, je me suis mal exprimée.
Sur le schéma n° 18 : j'enlève le pont du fil rouge de la sonnette du Micro HP, ça j'ai compris. ok

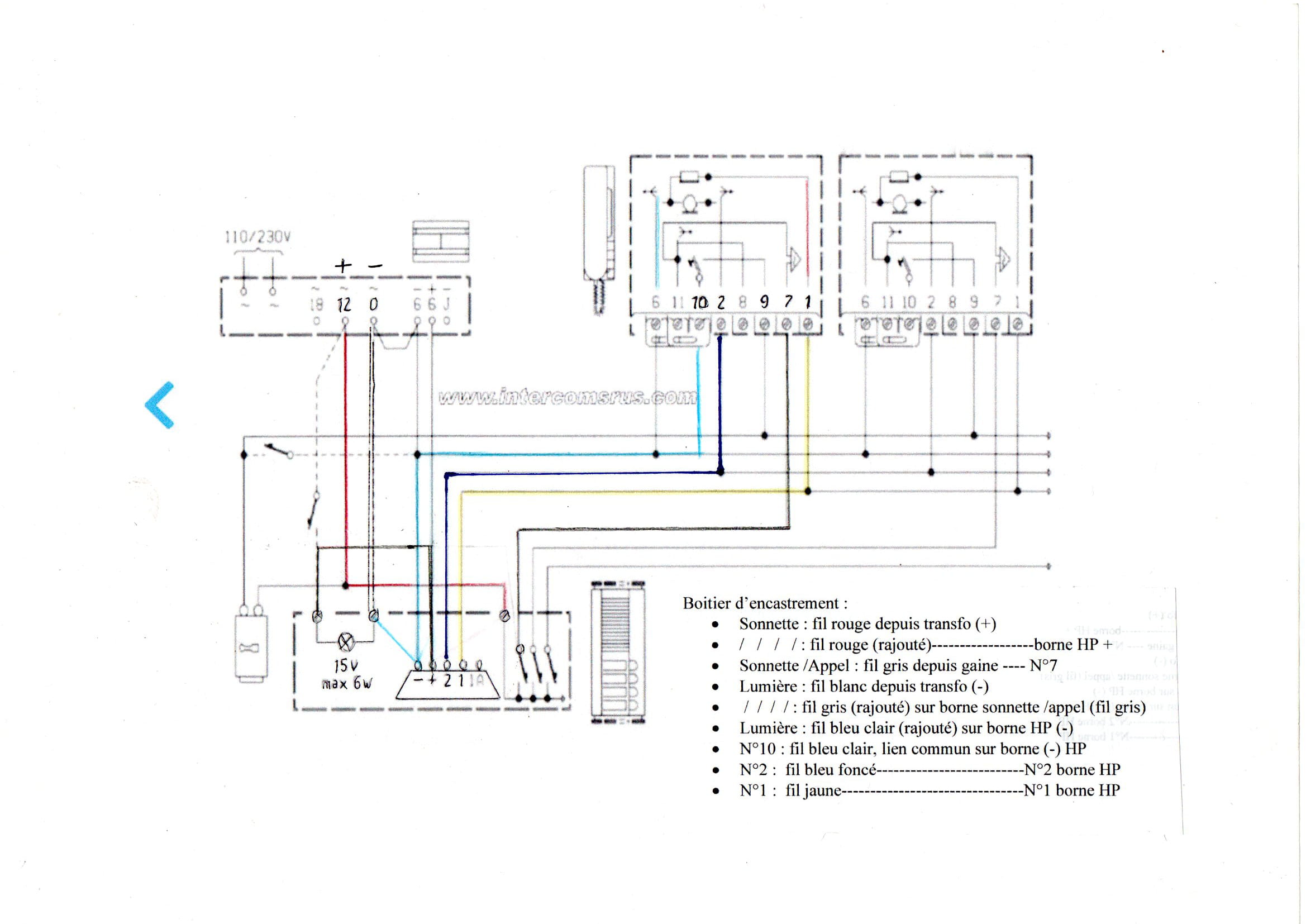

Nouveau schéma :
- Fil gris de la borne lumière à la borne (+) du mico HP (pont).
- Fil gris de la borne Sonnette/Appel à la borne (+) du micro HP (pont).

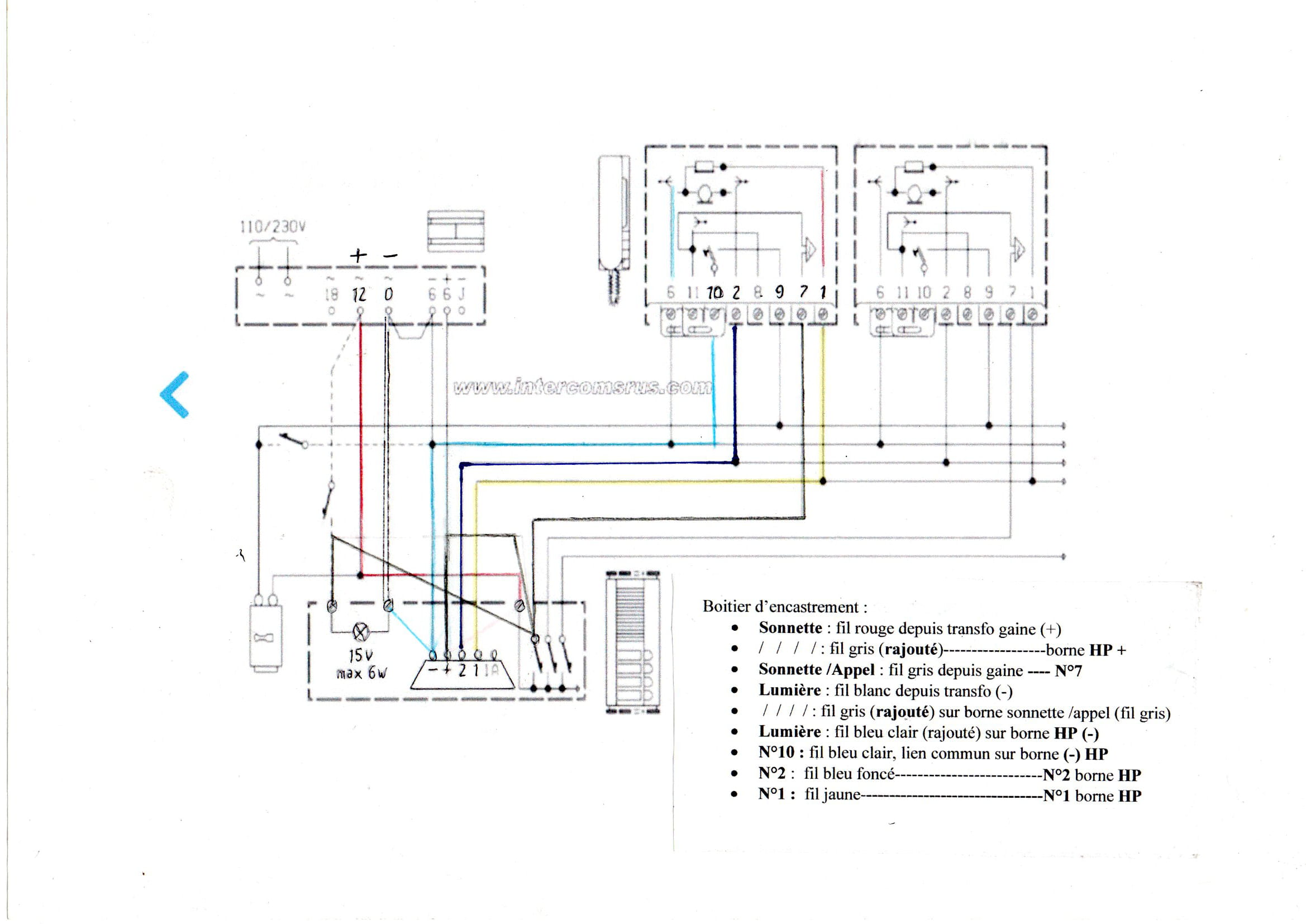

Les autres connections, je ne change rien, je vous envoie 2 nouveaux shémas.
Est-ce- que vous voyez une incohérence ?
Je vous remercie, sans votre réponse, j'aurais cetainement grillé mon micro HP.
Cordialement,
A
Re
Je pense qu'il va falloir vous faire aider par une personne qui connait bien l'électricité . Le fil noir en travers n'est pas bon il court-circuite deux tensions différentes 6V = et 12V alternatif
Bonjour stf_jpd87,
Merci pour votre gentillesse et pour vos réponses, c'est sûr, je ne suis pas expérimentée, hélas pour moi, aucun doute, chacun son métier ! :)
Bien cordialement,
A
Bonjour,
Non pas du tout, je ne vous fais aucun reproche, au contraire, je vous suis reconnaissante, grâce à vous je n'ai pas endommagé le matériel, merci.
Je me suis rendue compte que ce n'était pas si évident de faire des connections sans connaître les bases en électricité.
Je pensais que ce serait simple en ayant la couleur et le n°des fils sur le bloc tél/ interphone. Je me suis trompée !
Excellente journée à vous, merci pour votre aide.
Cordialement,
A.
