Platine thermostat congelateur Brandt ul2021
rayonsX
Messages postés
4
Statut
Membre
-
Gtrelectro -
Gtrelectro -

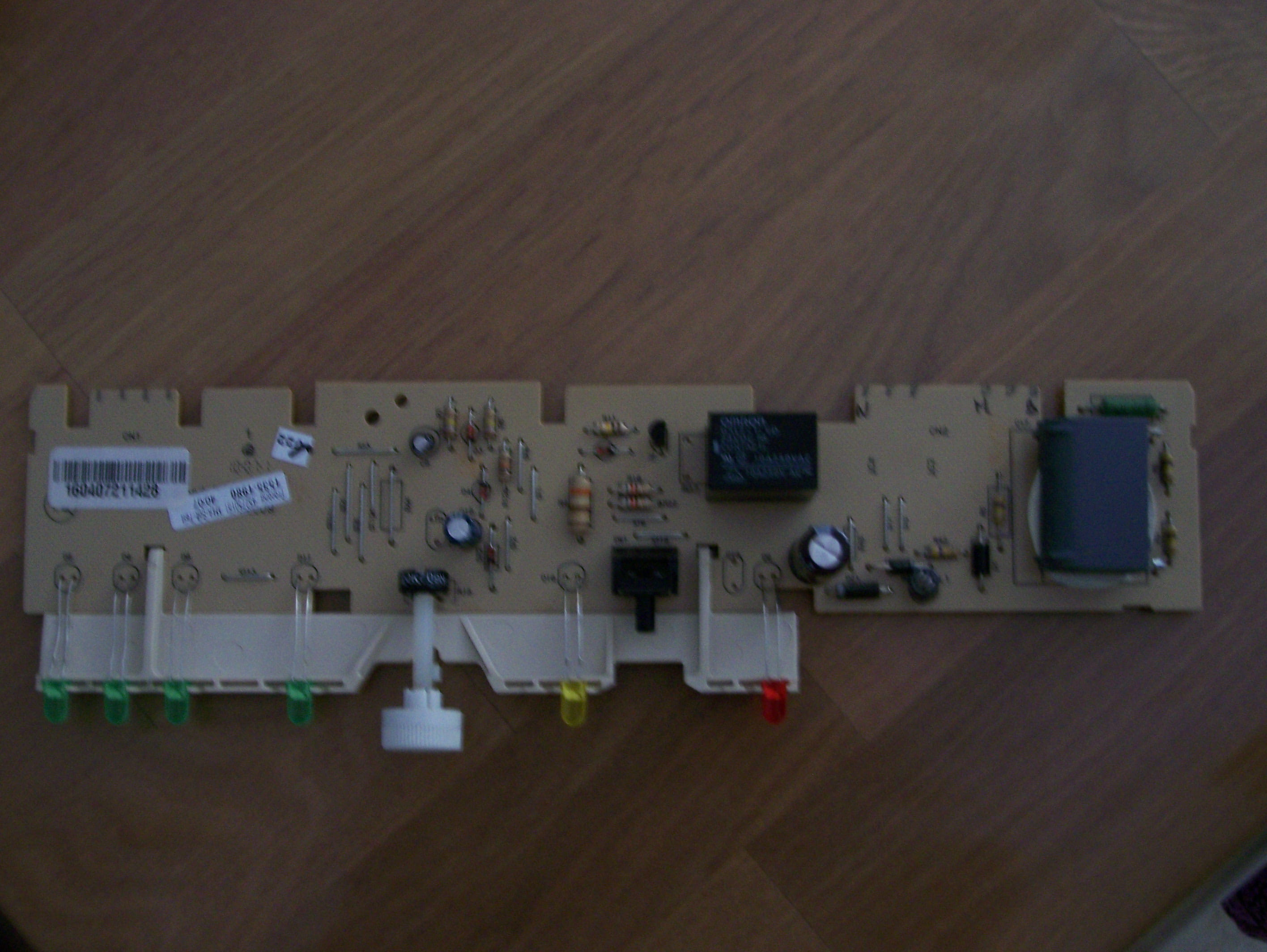

Pour dépanner la platine thermostat du congélateur BRANDT âgé de 4 années et dont la photo est jointe, je recherche la valeur des 2 composants d'entrée que sont la résistance de puissance R1 et la capacité C18. cette dernière a brulée et entrainé la destruction de la résistance. Si un schéma est disponible se suis preneur.
Conviendrait aussi sur les produits suivants UL23201 UL20201 5P64S00V5 UL20211
Remerciements et salutations
Conviendrait aussi sur les produits suivants UL23201 UL20201 5P64S00V5 UL20211
Remerciements et salutations
A voir également:
- Edt0116.4
- Reglage thermostat congelateur - Guide
- Réinitialiser plaque induction brandt - Guide
- Degivrer congelateur - Guide
- Code panne machine à laver brandt - Guide
- Code panne congélateur brandt - Guide
15 réponses
Bonjour,
Je précise que ces cartes parmi d'autres me sont passées juste devant les yeux car leur destination était la benne de recyclage.
Cependant leur défauts étaient souvent les mêmes:
- Condensateur /alimentation
- Résistance suiveuse
- Diode de redressement (1N 4007) passante en inverse au-delà d'une centaine de volts
(incontrôlable au multimètre ) .
-Condensateur de lissage côté basse tension.
-Relais charbonné.
Je précise que ces cartes parmi d'autres me sont passées juste devant les yeux car leur destination était la benne de recyclage.
Cependant leur défauts étaient souvent les mêmes:
- Condensateur /alimentation
- Résistance suiveuse
- Diode de redressement (1N 4007) passante en inverse au-delà d'une centaine de volts
(incontrôlable au multimètre ) .
-Condensateur de lissage côté basse tension.
-Relais charbonné.
Bonjour,
je viens de router votre demande à b Richard 31 qui vous répondra certainement dés réception du message.
Cordialement
je viens de router votre demande à b Richard 31 qui vous répondra certainement dés réception du message.
Cordialement
Bonjour
Pour la résistance il suffit de la dessouder et de la contrôler avec l'ohmmètre.elle ne semble pas fondue
Condensateur, bizarre comme forme???
Pour la résistance il suffit de la dessouder et de la contrôler avec l'ohmmètre.elle ne semble pas fondue
Condensateur, bizarre comme forme???
Bonjour,
Si mes souvenirs sont bons, la résistance est une 100 Ω 5 W
et le condensateur 1µF 275 V AC ~ (à remplacer par un 350 V)
Cdlt,
PS: Le remplacement du relais est conseillé.
Si mes souvenirs sont bons, la résistance est une 100 Ω 5 W
et le condensateur 1µF 275 V AC ~ (à remplacer par un 350 V)
Cdlt,
PS: Le remplacement du relais est conseillé.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
bonjour,
j'ai pris acte du sujet mais je ne puis faire mieux que daniel 26
pas de schéma pour la carte
j'ai pris acte du sujet mais je ne puis faire mieux que daniel 26
pas de schéma pour la carte
bonjour,
je possède la même carte sur un congélateur ULN2510 de Brandt.
Le congélateur ne démarre pas. En forçant le démarrage directement au compresseur, il démarre et produit du froid (compresseur OK).
La carte est alimenter car les diodes s'allume une verte de température allumé ainsi que celle de danger , normal il est arrêter, les sondes sont également OK, j'ai déjà changer 2 condo, un de 470 µF en 35V et le MKP x2 de 1,5 µf .
Que reste t il a contrôle, les zéners, le relaie, la diode 1n4007.
Je sèche complètement , de plus cette carte semble être fragile et n'ai plus disponible chez Brandt.
merci de l'aide apporter.
je possède la même carte sur un congélateur ULN2510 de Brandt.
Le congélateur ne démarre pas. En forçant le démarrage directement au compresseur, il démarre et produit du froid (compresseur OK).
La carte est alimenter car les diodes s'allume une verte de température allumé ainsi que celle de danger , normal il est arrêter, les sondes sont également OK, j'ai déjà changer 2 condo, un de 470 µF en 35V et le MKP x2 de 1,5 µf .
Que reste t il a contrôle, les zéners, le relaie, la diode 1n4007.
Je sèche complètement , de plus cette carte semble être fragile et n'ai plus disponible chez Brandt.
merci de l'aide apporter.
bonsoir daniel 26 ,
je viens de monter un relai neuf et contrôler la résistance.
Pas d'avancement sur la panne, le congélateur ne se lance pas.
J'ai contrôler la commande du relai , je n'ai aucune tension sur l'entrée du relai, de ce fait il ne commute pas.
Je pense que la commande ne se réalise pas, il semblerait qu'elle soit réalisé par un transistor qui peut être en carafe ou bien une zéner présente autour.
Je sèche complétement.
Merci pour l'aide.
je viens de monter un relai neuf et contrôler la résistance.
Pas d'avancement sur la panne, le congélateur ne se lance pas.
J'ai contrôler la commande du relai , je n'ai aucune tension sur l'entrée du relai, de ce fait il ne commute pas.
Je pense que la commande ne se réalise pas, il semblerait qu'elle soit réalisé par un transistor qui peut être en carafe ou bien une zéner présente autour.
Je sèche complétement.
Merci pour l'aide.
bonjour,
la carte est strictement la même.
Si je comprend bien, vous me demander de shunter les contacts du relais pour voir si le compresseur tourne.
J'ai déjà réaliser cette opération (la carte n'était pas en place) afin de tester le démarrage du compresseur ainsi que la production de froid pour être certain que le compresseur était OK et n'avait pas de fuite de gaz.
Je vais réalisé l'essai en shuntant le relais de la platine de commande .
Je tient informer du résultat.
la carte est strictement la même.
Si je comprend bien, vous me demander de shunter les contacts du relais pour voir si le compresseur tourne.
J'ai déjà réaliser cette opération (la carte n'était pas en place) afin de tester le démarrage du compresseur ainsi que la production de froid pour être certain que le compresseur était OK et n'avait pas de fuite de gaz.
Je vais réalisé l'essai en shuntant le relais de la platine de commande .
Je tient informer du résultat.
bonsoir,
je vous poste la photo mais c'est la même carte.
J'ai changer le transistor de commande du relai.
je ne vois pas d'où cela peut venir.
Je vais dans un premier temps shunter la sortie relai et brancher le congelo sur une tempo, pour qu'il coupe mécaniquement et non plus garce a la carte de commande.
dans un premier temps cela dépanne provisoirement.
je vous poste la photo mais c'est la même carte.
J'ai changer le transistor de commande du relai.
je ne vois pas d'où cela peut venir.
Je vais dans un premier temps shunter la sortie relai et brancher le congelo sur une tempo, pour qu'il coupe mécaniquement et non plus garce a la carte de commande.
dans un premier temps cela dépanne provisoirement.
bonsoir et merci de vous pencher sur mon PB.
La commande est réaliser sur l'envers du circuit imprimé (photo jointe).
La commande est réaliser sur l'envers du circuit imprimé (photo jointe).
Bonjour Fred 66, même problème que vous, le PIC ne semble pas donner la commande vers le transistor commandant le relais....
avez vous solutionné?
je me demande si il n'y a pas de l'obscolescence programmée la dedans... pourquoi ya t'il une petite mémoire a côté du PIC? ce ne serai pas pour compter les mises en marche par hasard?
Cordialement
avez vous solutionné?
je me demande si il n'y a pas de l'obscolescence programmée la dedans... pourquoi ya t'il une petite mémoire a côté du PIC? ce ne serai pas pour compter les mises en marche par hasard?
Cordialement
bonsoir gtr-electro,
malheureusement je n'ai pas solutionné la panne.
J'espère mettre la main sur une carte fonctionnelle mais c'est pas gagné.
Cordialement fred
malheureusement je n'ai pas solutionné la panne.
J'espère mettre la main sur une carte fonctionnelle mais c'est pas gagné.
Cordialement fred
Ok,
bon j'ai bien l'impression que c'est soit le micro qui est la cause de mes (nos...) soucis.... ou bien la mémoire EEPROM qui est sur la carte, je ne sais pas pourquoi ils ont mis ça...
ça me fait trop penser a de obsolescence programmée;... car la, on ne peut pas dire que le congel ne fonctionne pas, il fonctionne mais démarre aléatoirement entre quelques minutes >20minutes après la mise sous tension...
tout les reste est nickel chez moi, lorsqu'il fonctionne, il descend très bien en T°, les thermistances sont OK, la ventil ok tout... même sur la carte le relais OK, les triacs OK, le transistor qui pilote le relais également.....
l'oscillateur du micro tourne bien à 1Mhz
A priori le micro discute avec l'EEProm à la mise sous tension...
Bon, ce matin, j'ai récupéré le code du micro et le contenu de la EEPROM...
avec ça je vais faire une première manip:
Je vais me procurer un micro et une mémoire neufs, et puis, je remplace tout ça, je reflashe le code dans le mciro d'abord avec une EEPROM vide, puis on voit...
je vous tiens au courant... sinon, il faudrait que je trouve une carte neuve, pour récupérer le code / contenu de la mémoire, et comparer.... de cette façon je pourrais normalement faire revivre les cartes qui ont ce soucis...
si j'arrive a réparer le mien, je reviens vers vous..
c'est quand même dommage, des congels qui sotn très bien, et ou tout fonctionne bien!
ça fait râler, car l'électronique est généralement très fiable lorsqu'elle est bien faite, donc soit il y a une faiblesse sur ces cartes (par exempleun transitoire sur l'alim qui claque qq chose sur le micro?), soit obsolescence programmée...
le votre ne démarre plus du tout? vous avez attendu quelques dizaines de minutes?
les leds et boutons fonctionnent très bien également?
vous êtes d'ou?
Cordialement,
A bientôt
bon j'ai bien l'impression que c'est soit le micro qui est la cause de mes (nos...) soucis.... ou bien la mémoire EEPROM qui est sur la carte, je ne sais pas pourquoi ils ont mis ça...
ça me fait trop penser a de obsolescence programmée;... car la, on ne peut pas dire que le congel ne fonctionne pas, il fonctionne mais démarre aléatoirement entre quelques minutes >20minutes après la mise sous tension...
tout les reste est nickel chez moi, lorsqu'il fonctionne, il descend très bien en T°, les thermistances sont OK, la ventil ok tout... même sur la carte le relais OK, les triacs OK, le transistor qui pilote le relais également.....
l'oscillateur du micro tourne bien à 1Mhz
A priori le micro discute avec l'EEProm à la mise sous tension...
Bon, ce matin, j'ai récupéré le code du micro et le contenu de la EEPROM...
avec ça je vais faire une première manip:
Je vais me procurer un micro et une mémoire neufs, et puis, je remplace tout ça, je reflashe le code dans le mciro d'abord avec une EEPROM vide, puis on voit...
je vous tiens au courant... sinon, il faudrait que je trouve une carte neuve, pour récupérer le code / contenu de la mémoire, et comparer.... de cette façon je pourrais normalement faire revivre les cartes qui ont ce soucis...
si j'arrive a réparer le mien, je reviens vers vous..
c'est quand même dommage, des congels qui sotn très bien, et ou tout fonctionne bien!
ça fait râler, car l'électronique est généralement très fiable lorsqu'elle est bien faite, donc soit il y a une faiblesse sur ces cartes (par exempleun transitoire sur l'alim qui claque qq chose sur le micro?), soit obsolescence programmée...
le votre ne démarre plus du tout? vous avez attendu quelques dizaines de minutes?
les leds et boutons fonctionnent très bien également?
vous êtes d'ou?
Cordialement,
A bientôt
Bonjour, si vous voulez, je peux vous fournir une carte.... j'en ai récupéré une. prenez contact avec moi.
@+
@+
bonjour gtr-electro,
J'ai eu pas mal de PB avec mon PC et ma connexion internet depuis 15 jours.
je vous remercie de pensez a moi pour la réparation et bien évidement je suis interesser par votre carte "qui solutionnera mon problème"
Comment pouvons nous procéder ?
Je devais vous envoyer ma carte pour que vous compariez les deux afin de peut être la ou les dépanner, c'est encore réalisable.
Pour répondre a vos interrogations:
Je suis de perpignan
Le mien ne démarre pas du tous même après attente de qq minutes a plus d'une heure.
Les leds , le potard et la commande super freeze fonctionne (le congelo ne faisant pas de froid pour autant)
Je partage votre avis sur l'électronique fiable ,c'était avant , ce que l'on fabriquait devait durer dans le temps maintenant notre société de consommation et nos constructeurs utilisent l'obsolescence programmé a tous niveau nous obligeant a consommer et c'est dommageable pour notre porte monnaie mais surtout pour la planète.
Après cette parenthèse, j'espère réussir grâce a votre aide a le dépanner.
Bien cordialement Frédéric
J'ai eu pas mal de PB avec mon PC et ma connexion internet depuis 15 jours.
je vous remercie de pensez a moi pour la réparation et bien évidement je suis interesser par votre carte "qui solutionnera mon problème"
Comment pouvons nous procéder ?
Je devais vous envoyer ma carte pour que vous compariez les deux afin de peut être la ou les dépanner, c'est encore réalisable.
Pour répondre a vos interrogations:
Je suis de perpignan
Le mien ne démarre pas du tous même après attente de qq minutes a plus d'une heure.
Les leds , le potard et la commande super freeze fonctionne (le congelo ne faisant pas de froid pour autant)
Je partage votre avis sur l'électronique fiable ,c'était avant , ce que l'on fabriquait devait durer dans le temps maintenant notre société de consommation et nos constructeurs utilisent l'obsolescence programmé a tous niveau nous obligeant a consommer et c'est dommageable pour notre porte monnaie mais surtout pour la planète.
Après cette parenthèse, j'espère réussir grâce a votre aide a le dépanner.
Bien cordialement Frédéric
Je suis stupéfait de la rapidité des réactions suite à la description de mon problème. C'était mon premier essai d'utilisation d'un site d'entraide ! Un merci particulier à Daniel 26, Papy 35, Richard 31. Pour la réparation, sitôt que j'aurai approvisionné la capa je vous préviendrai. Pour l'instant le congélateur fonctionne avec un programmateur journalier . Ce n'est n'est peut être pas le meilleur choix pour la consommation électrique mais cà a l'avantage de conserver les aliments à -20°C en attendant la suite des évènements. Remerciements et Salutations à Tous.
La rapidité vient aussi des internautes qui font des images précises de leur pièce une fois celle-ci réparée ou non.
Merci à vous si vous faites partie de ceux-là.
(❛‿❛)
