Je souhaite réaliser un petit jeu pour mon fils avec des led 5v de couleur.

L'idée est d'avoir 3 led et 3 câbles jack de couleur différente (rouge, bleu, vert).

Si le jack vert est inséré dans la prise verte alors la led verte s'allume (idem pour les autres couleurs). En revanche si le câble vert est inséré dans la prise rouge, rien ne se passe.

Je vais alimenter ces 3 led avec la même source et je me rends compte que le fait de ne pas allumer les led si la couleur ne correspond pas est plus compliqué que prévu.

Comment puis-je isoler chaque circuit pour réaliser ce que je veux ?

J'ai bien pensé à utiliser un arduino en mettant une résistance différente en série avec chaque couleur pour pouvoir différencier la couleur grace à la valeur de la résistance mais cela me parait bien compliqué pour ce que je souhaite faire.

Avez-vous des suggestions ?

Voici le schéma du montage simple mais qui ne permet faire de faire la vérification des couleurs.

Cordialement

Etienne

10 réponses

Daniel 26
Messages postés
15552
Date d'inscription
jeudi 30 juin 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
4 073
15 sept. 2022 à 08:10

Bonjour,

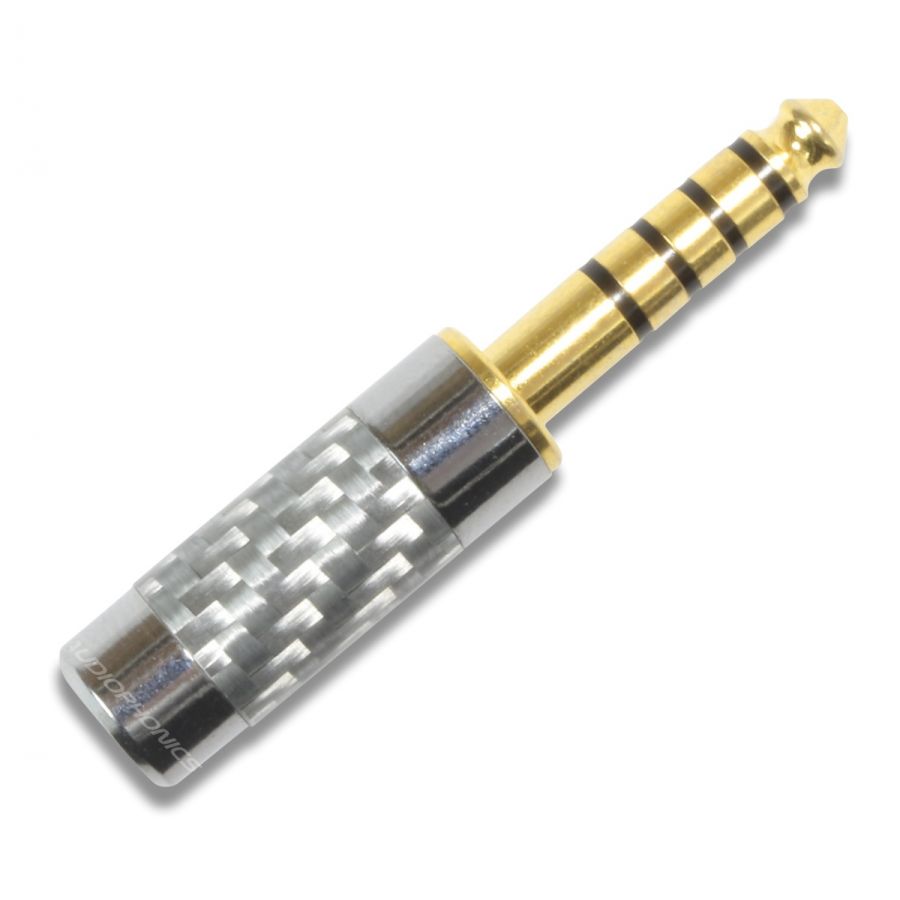

Peut-être avec ceci:

https://www.audiophonics.fr/30210-thickbox_default/connecteur-jack-44mm-trrrs-plaque-or-o4mm-unite-argent.jpg


___________________
J'ai pourtant bien coché " je ne suis pas un robot "des fois ça marche, des fois non ... Même si la fenêtre est fermée.

1
blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022
183
15 sept. 2022 à 10:08

Bien vu, je n'y aurais pas pensé !

0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
26 344
15 sept. 2022 à 07:45

Bonjour

Je suppose que vous allez utiliser des piles comme source d'alimentation?

Si c'est le cas vous utilisez 3 piles ,et vous créez trois alimentations différentes .

Cordialement.


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0
blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022
183
15 sept. 2022 à 10:07

Salut,

si c'est du 5V, je vois bien un transfo USB détourné de sa fonction primaire...

Parce que des piles en 5 V...

0

Bonjour.

Exactement, l’idée est d’utiliser une batterie USB comme source d’alimentation 5v de façon à pouvoir la recharger facilement.

Du coup j’aurai aimé évite de dupliquer les sources d’alimentation.

etienne

0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
26 344
15 sept. 2022 à 10:53

Bonjour

L'idée de connecteur à plusieurs pistes ( mâle et femelle) et une seule source d’alimentation . c'est le top  : daniel +10 :o))


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
Daniel 26
Messages postés
15552
Date d'inscription
jeudi 30 juin 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
4 073
15 sept. 2022 à 10:59

Si vous utilisez le connecteur ( lien posté # 2 ) des possibilités peuvent êtres accrues avec l'utilisation de diode .

(inversion de polarité la led ne s'allume pas )


___________________
J'ai pourtant bien coché " je ne suis pas un robot "des fois ça marche, des fois non ... Même si la fenêtre est fermée.

0
fred.ml
Messages postés
14700
Date d'inscription
samedi 21 juillet 2007
Statut
Contributeur
Dernière intervention
16 septembre 2022
420
Modifié le 15 sept. 2022 à 12:53

Bonjour, deja pour commencer, si vous achetez des simples LED elles n'existent pas en 5 volts, la tension d'alimentation des LED dépend de la couleur il faudra donc ajouter des résistances dont il faudra calculer la résistance en fonction de la couleur de la LED.

Si vous utilisez des prises Jack stéréo il y a 3 connexions il suffit de faire correspondre les connexions en rapport aux couleurs.

Et attention au choix des leds, comme il s'agit d'un jouet pour enfant sachez que suivant la puissance des leds celles-ci émettent des radiations nocives en vision direct.


0

Merci pour ces suggestions et vous avez raison ça serait le plus simple.

Malheureusement, je viens de vérifier et j’ai commandé dès jack mono. Je n’ai donc que 2 fils.


concernant les résistances il faut que je vérifie si elles sont incluses dans les led où il si il faut que je les rajoutent.

Etienne

0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
26 344
15 sept. 2022 à 17:43

Bonjour  Fred

J'émets un doute sur ce branchement  si tu enfonces plus où moins la fiche tu crées un contact sur une led qui ne devrait pas s'allumer :o((

Il faut que l'alimentation (+- )passe par la prise


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

0
blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022
183
15 sept. 2022 à 18:37

bien vu, ce n'est qu'une fois que c'est enfoncé au bout qu'on doit avoir le + et pas avant...

0
fred.ml
Messages postés
14700
Date d'inscription
samedi 21 juillet 2007
Statut
Contributeur
Dernière intervention
16 septembre 2022
420
15 sept. 2022 à 21:04

Salut stf_jpd87 oui tu as raison mon montage à effectivement ce souci d'allumer la led le temps de l'insertion, le modèle de prise que tu proposes évitera le problème mais si l'enfant met la prise en bouche ?

0
blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022
183 > fred.ml
Messages postés
14700
Date d'inscription
samedi 21 juillet 2007
Statut
Contributeur
Dernière intervention
16 septembre 2022

15 sept. 2022 à 21:37

5 v, ça va l'amuser...

tu n'as jamais fait ça avec des 6F22 à 9V ? :-)

0
stf_jpd87
Messages postés
87261
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
24 septembre 2022
26 344 > blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022

16 sept. 2022 à 07:23

Tu as raison ; ça réveille les papilles :  picotement et gout de sel :o))

0
fred.ml
Messages postés
14700
Date d'inscription
samedi 21 juillet 2007
Statut
Contributeur
Dernière intervention
16 septembre 2022
420 > blux
Messages postés
24419
Date d'inscription
dimanche 26 août 2001
Statut
Modérateur
Dernière intervention
23 septembre 2022

16 sept. 2022 à 12:46

Hello blux, ho que oui j'ai déjà testé une pile avec la langue...

ET dans cette optique je privilégierai des piles pour le jouet et pas un transfo secteur.

0
astuces72
Messages postés
7171
Date d'inscription
vendredi 15 janvier 2010
Statut
Membre
Dernière intervention
18 septembre 2022
208
Modifié le 16 sept. 2022 à 08:07

slt,

tu mets des capteur infrarouge, j'ai pris le 1er lien trouvé
lien...

et à la place des jack, tu fais une tige découper à un endroit précis

Et ça t'amuseras bien plus de le fabriquer :)

0
astuces72
Messages postés
7171
Date d'inscription
vendredi 15 janvier 2010
Statut
Membre
Dernière intervention
18 septembre 2022
208
Modifié le 16 sept. 2022 à 08:20

faudra mettre un poussoir par tige pour valider, pour pas que ça s'allume quand y'a rien, soit il appui dessus, soit un micro contact au fond

0
