Branchement transformateur portillon

Chidochi23 - Modifié le 6 juil. 2022 à 15:39
 Chidochi23 - 7 juil. 2022 à 09:59
Bonjour,


Je dois brancher mon portillon électrique mais je suis bloqué sur le transformateur

Je sais pas où je dois brancher l'arrivé électrique du tableau, a droite ou à gauche de mon transformateur
(J'ai Ac et DC , + et -)

Je sais pas non plus ou brancher l'arrivé (la phase et le neutre) de mon câble électrique du portillon

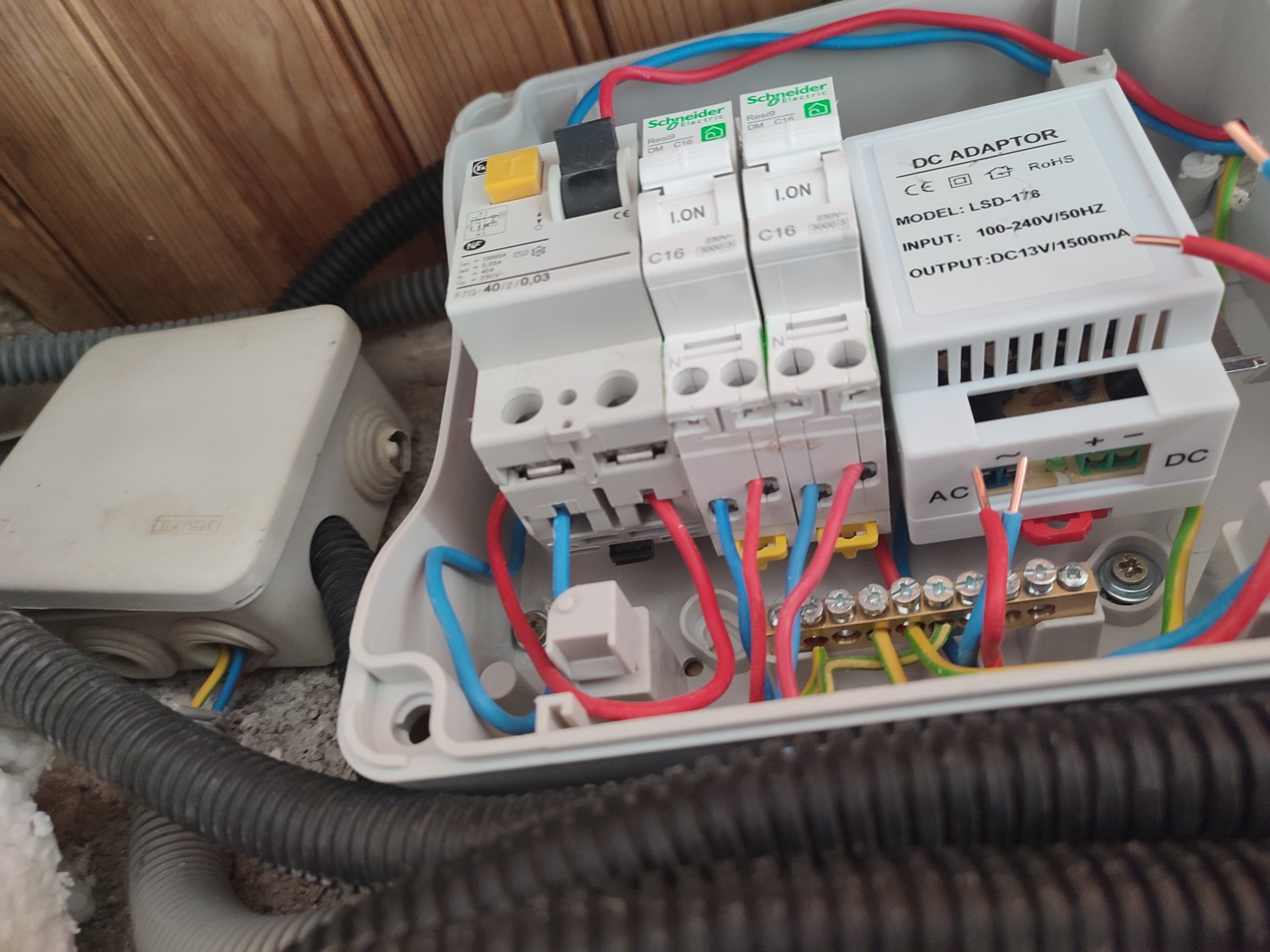

Voici le lien en photo

https://www.zupimages.net/up/22/27/l7o9.jpg

Désolé d'avance pour le manque de clarté.

Merci pour votre temps et votre aide.

4 réponses

Réponse 1 / 4
blux Messages postés 26748 Date d'inscription dimanche 26 août 2001 Statut Modérateur Dernière intervention 29 mars 2025 306
6 juil. 2022 à 15:21
Salut,

tu branches les deux fils de 230 V sur AC (pas de sens particulier).

Ensuite, tu as une sortie 13 V en courant continu (DC).

A toi de brancher les bons fils sur ton portillon avec respect du + et du - (comme c'est du courant continu).
1
Chidochi23
6 juil. 2022 à 15:32
Merci de ta réponse et de ton aide ???? bonne journée a toi
0
Réponse 2 / 4
stf_frmu Messages postés 48272 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 20 mars 2025 12 114
6 juil. 2022 à 15:40
Pas de sens pour le 230V, mais on a pour habitude de mettre le bleu a gauche
0
Réponse 3 / 4
Chidochi23
Modifié le 6 juil. 2022 à 15:53
Un deuxième avis fais toujours plaisir, merci à vous.

Je l'ai branché de cette manière :

https://www.zupimages.net/up/22/27/9he4.jpeg

ps: Je suis aussi doué avec paint qu'en électricité xD
0
stf_frmu Messages postés 48272 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 20 mars 2025 12 114
6 juil. 2022 à 15:56
Pour l'arrivée electrique, le neutre a gauche c'est bon car il n'y a pas de polarité.
Par contre pour le courant continu, il est possible que vous soyez obligé d'inverser les fils suivant le branchement de la serrure
0
Chidochi23 > stf_frmu Messages postés 48272 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 20 mars 2025
6 juil. 2022 à 15:58
Okay merci bien, on installe le restant vendredi .
0
blux Messages postés 26748 Date d'inscription dimanche 26 août 2001 Statut Modérateur Dernière intervention 29 mars 2025 306
6 juil. 2022 à 16:48
Par contre, tu as mis le fil bleu sur le + en sortie... Il serait plus académique d'y brancher le rouge.
0
Chidochi23 > blux Messages postés 26748 Date d'inscription dimanche 26 août 2001 Statut Modérateur Dernière intervention 29 mars 2025
6 juil. 2022 à 17:09
Ha oui bien vus,
ça marche merci je modifie ça !
0
Réponse 4 / 4
stf_jpd87 Messages postés 98524 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 26 mars 2025 28 252
6 juil. 2022 à 18:33
Bonjour

Question importante j'espère que ce transformateur commande autre chose qu'une serrure par électroaimant ?
Préciser à quoi il va servir??
Cordialement.
0
stf_jpd87 Messages postés 98524 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 26 mars 2025 28 252 > Chidochi23
7 juil. 2022 à 07:31
Bonjour

Cette serrure est télécommandée, commandée électroniquement demande donc du 12V DC les contacts d'ouverture de l'électroaimant sont protégés . Donc OK
0
Chidochi23 > stf_jpd87 Messages postés 98524 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 26 mars 2025
7 juil. 2022 à 09:59
Très bien merci a toi
Bonne journée
0
