Moteur et 2 inter
Résolu
yannbass
yannbass
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
yannbass
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
A voir également:
- Relais inverseur de polarité 12v
- Inverseur de polarité 12v - Meilleures réponses
- Schéma relais inverseur 12v - Meilleures réponses
- Deux inters, un moteur ? ✓ - Forum - Electricité
- Moteur monophasé 2 sens de rotation , pdf ✓ - Forum - Outillage
- Moteur monophasé 2 sens de marche - Forum - Electricité
- Câblage d'un moteur deux sens de rotation. ✓ - Forum - Electricité
- Moteur vmc 2 vitesses ✓ - Forum - Electricité
15 réponses
yannbass
16 déc. 2015 à 09:44
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
16 déc. 2015 à 09:44
bonjour, merci pour vos conseils notamment a labricole47 et icare95
pour vos shema et votre patience!!!
CA MARCHE!!!!
le branchement du relais est un peu speciale. pour info: code relais:
30 au +; 86 a l'inter et retour au +; 87 au + moteur; 85 au - de l'alim et moteur
merci
pour vos shema et votre patience!!!
CA MARCHE!!!!
le branchement du relais est un peu speciale. pour info: code relais:
30 au +; 86 a l'inter et retour au +; 87 au + moteur; 85 au - de l'alim et moteur
merci
Daniel 26
Modifié le 13 mars 2019 à 07:45
- Messages postés
- 15208
- Date d'inscription
- jeudi 30 juin 2011
- Statut
- Modérateur
- Dernière intervention
- 18 juin 2022
Modifié le 13 mars 2019 à 07:45
Si on prend l'exemple de l'essuie-glace, le fin de course ne sert qu'à positionner l'arrêt .
Le moteur, lui tourne dans le même sens .
Il suffit de placer un fin de course supplémentaire pour obtenir un demi mouvement.

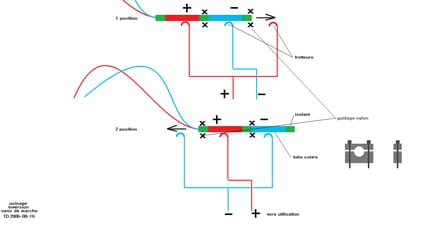

Vous avez aussi le croquis de principe très employé dans
les mobiles artistiques réalisé en tube de cuivre (rayon plomberie) :
Il va de soit que les frotteurs
se situent à l'intérieur des supports isolant
qui seront au nombre de trois.
(image cliquable)
Bien évidemment cela est réservé à une très basse tension.
Cdlt,
Le moteur, lui tourne dans le même sens .
Il suffit de placer un fin de course supplémentaire pour obtenir un demi mouvement.
Vous avez aussi le croquis de principe très employé dans
les mobiles artistiques réalisé en tube de cuivre (rayon plomberie) :

se situent à l'intérieur des supports isolant
qui seront au nombre de trois.
(image cliquable)
Bien évidemment cela est réservé à une très basse tension.
Cdlt,
☆❄☃❄☆❄☃❄☆❄☃❄☆❄☃❄☆❄☃❄☆❄☃❄☆
yannbass
8 déc. 2015 à 17:10
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
8 déc. 2015 à 17:10
cool merci
Icare95
29 nov. 2015 à 11:55
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
29 nov. 2015 à 11:55
Bjr, le pb c est que ce n est pas très clair déjà au départ ??
yannbass
29 nov. 2015 à 12:03
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 12:03
quoi dire de plus, je veux ouvrir et fermer une porte avec un bras de portail 12 v automatiquement.
merci
merci
labricole47
29 nov. 2015 à 12:22
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
29 nov. 2015 à 12:22
pouvez vous faire le schéma afin que nous comprenions le problème svp ?
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
labricole47
Modifié par labricole47 le 29/11/2015 à 12:18
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
Modifié par labricole47 le 29/11/2015 à 12:18
bonjour
mon avis
un seul transfo suffit ;il faut deux contacteurs a la sortie de l'alim pour inverser les polarités et des fin de courses :
le moteur du vérin est un 12 v masse aimants dont il suffit d'inverser + et - pour changer le sens
apprendre c'est �couter ceux qui savent et ignorer ceux qui croient savoir
mon avis
un seul transfo suffit ;il faut deux contacteurs a la sortie de l'alim pour inverser les polarités et des fin de courses :
le moteur du vérin est un 12 v masse aimants dont il suffit d'inverser + et - pour changer le sens
apprendre c'est �couter ceux qui savent et ignorer ceux qui croient savoir
yannbass
29 nov. 2015 à 14:22
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 14:22
mais comment faire pour inverser le sens automatiquement, je comprends pas les contacteurs en sortie d'alim
Icare95
Modifié par Icare95 le 29/11/2015 à 15:00
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
Modifié par Icare95 le 29/11/2015 à 15:00
vous savez que Google fait des miracles ?, il vous suffit de commander les contacts par un relai et une horloge ??
"Open your eyes & Think different" (Demoy)

"Open your eyes & Think different" (Demoy)
Icare95
Modifié par Icare95 le 29/11/2015 à 15:08
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
Modifié par Icare95 le 29/11/2015 à 15:08
le problème viendra ensuite en cours d utilisation puisqu il n y aura personne pour arreter le moteur quand la porte est fermée ou ouverte ?? ou si une poule reste coincée dedans ?? il faudra ajouter des fins de courses et peut etre meme un détecteur de passage ou un monnayeur?? t as pondu l œuf = tu peux sortir ..etc etc ...
labricole47
29 nov. 2015 à 17:19
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
29 nov. 2015 à 17:19
fin de course monté en serie avec a
fin de course descente en série avec b
fin de course descente en série avec b
Daniel 26
Modifié le 17 sept. 2018 à 17:32
- Messages postés
- 15208
- Date d'inscription
- jeudi 30 juin 2011
- Statut
- Modérateur
- Dernière intervention
- 18 juin 2022
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
Modifié le 17 sept. 2018 à 17:32
@ labricole47 Franchement, je doute fort que yannbass pose des fins de course sur un portillon de poulailler (étant originaire de la campagne, je peux affirmer que cet accessoire manque de précision )
labricole47
29 nov. 2015 à 18:28
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
- Messages postés
- 15208
- Date d'inscription
- jeudi 30 juin 2011
- Statut
- Modérateur
- Dernière intervention
- 18 juin 2022
29 nov. 2015 à 18:28
une vieille connaissance l'avait fait avec batterie un vérin 12v d'ouvre portail ; une porte "guillotine" et fin de course ..un programateur montée activé 1mn et un descente idem.. car il n'avait pas le 220v au poulailler
yannbass
29 nov. 2015 à 18:53
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 18:53
oui mais le moteur tourne 1 mn meme apres avoir ferme" la porte
merci quand meme
cdt
merci quand meme
cdt
yannbass
29 nov. 2015 à 16:15
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 16:15
je vous remercie mais justement je veux que mon moteur s’arrête automatiquement quand la porte est fermée et s'ouvre lorsque qu'il est l'heure par le programateur
sur votre shema comment faire pour que le matin ca tourne dans un sens et le soir dans l'autre, et l'arret du moteur quand porte fermer ou ouverte
.
quelle materiel faut il acheter?
sur votre shema comment faire pour que le matin ca tourne dans un sens et le soir dans l'autre, et l'arret du moteur quand porte fermer ou ouverte
.
quelle materiel faut il acheter?
Icare95
29 nov. 2015 à 16:34
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
29 nov. 2015 à 16:34
avec ceci vous avez tout ! facile a installer et a entretenir
http://www.oogarden.com/prod-15683-Kit-motorisation-WT1S-a-bras-articule-pour-portillon-un-battant.html
http://www.oogarden.com/prod-15683-Kit-motorisation-WT1S-a-bras-articule-pour-portillon-un-battant.html
Daniel 26
Modifié le 5 avril 2017 à 19:04
- Messages postés
- 15208
- Date d'inscription
- jeudi 30 juin 2011
- Statut
- Modérateur
- Dernière intervention
- 18 juin 2022
Modifié le 5 avril 2017 à 19:04
Bonsoir,
Vous-vous rendez dans un casse auto, vous recherchez la Rolls* dont le monte vitre portière droite ou gauche fonctionne, et vous aurez votre mécanique presque toute prête pour vos besoins et cela pour quelques Euros de plus.
Cdlt,
Vous-vous rendez dans un casse auto, vous recherchez la Rolls* dont le monte vitre portière droite ou gauche fonctionne, et vous aurez votre mécanique presque toute prête pour vos besoins et cela pour quelques Euros de plus.
Cdlt,
- marque due au hasard , les 2CV de 1956 ne possédant pas de monte-vitre.
yannbass
29 nov. 2015 à 18:18
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 18:18
merci mais j'ai deja le materiel, ce qu'il me faut c'est comment brancher un relais ou inverseur....pour mon installation
yannbass
29 nov. 2015 à 18:30
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 18:30
merci mais deja le materiel ,ce n'est pas ca mon probleme
labricole47
29 nov. 2015 à 18:53
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
29 nov. 2015 à 18:53
yannbass
29 nov. 2015 à 20:03
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
29 nov. 2015 à 20:03
tout d'abord merci, cool le shema,, ce sont les fin de course au moteur?
parce que c'est ce que j'ai fait. ca marche bien quand il ya en 1 pas 2
ou alors il me faut qu'un seul transfo mais la se pose:le changement de rotation du moteur.
et ca je ne sais pas faire
parce que c'est ce que j'ai fait. ca marche bien quand il ya en 1 pas 2
ou alors il me faut qu'un seul transfo mais la se pose:le changement de rotation du moteur.
et ca je ne sais pas faire
labricole47
Modifié par labricole47 le 29/11/2015 à 20:10
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
Modifié par labricole47 le 29/11/2015 à 20:10
fin de course en série avec programmateur et relais .......
regardez les polarités contacts d'un relais et l'autre
le programmateur envoie le jus ..x temps ;le fin de course arrête le moteur
le soir l'autre fait fermer de la même façon
effectivement comme dit Daniel ce n'est pas précis au mm
regardez les polarités contacts d'un relais et l'autre
le programmateur envoie le jus ..x temps ;le fin de course arrête le moteur
le soir l'autre fait fermer de la même façon
effectivement comme dit Daniel ce n'est pas précis au mm
xplom
Modifié par xplom le 29/11/2015 à 19:07
- Messages postés
- 32975
- Date d'inscription
- mardi 17 septembre 2013
- Statut
- Contributeur
- Dernière intervention
- 17 juin 2022
Modifié par xplom le 29/11/2015 à 19:07
je suis car ça m’intéresse pour éviter cela

perso j'y mettrais un voyant de fermeture
ce qui semble évident pour les uns, ne l'est pas forcément pour les autres

perso j'y mettrais un voyant de fermeture
ce qui semble évident pour les uns, ne l'est pas forcément pour les autres
yannbass
7 déc. 2015 à 16:23
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
7 déc. 2015 à 16:23
re bonjour je n'ai toujours pas resolu mon probleme, quelle relais, inverseur montage?
xplom
7 déc. 2015 à 17:37
- Messages postés
- 32975
- Date d'inscription
- mardi 17 septembre 2013
- Statut
- Contributeur
- Dernière intervention
- 17 juin 2022
7 déc. 2015 à 17:37
ah ben zut ils ont pas résolu le truc les collègues....
labricole47
7 déc. 2015 à 19:34
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
7 déc. 2015 à 19:34
bonsoir
si quelqu'un veut refaire mon schéma de façon plus lisible ;j'accepte avec plaisir
si quelqu'un veut refaire mon schéma de façon plus lisible ;j'accepte avec plaisir
Icare95
Modifié par Icare95 le 7/12/2015 à 23:33
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
Modifié par Icare95 le 7/12/2015 à 23:33
voila voilu .; la position est la suivante : la porte est en position Fermée ; l horloge jour vient de s enclencher autorisant l'ouverture .. !! les contacts du relai "ouverture" doivent donc etre au repos lorsque le relai n est pas excité !!
il convient de laisser un battement d 1/4h entre les ouvertures et fermetures des horloges car sinon il faudrait passer par des verrouillages mécaniques sur les contacts inverseurs (risque de cc entre le +et le -) de meme qu il est possible d utiliser une seule horloge mais il faut des relais temporisés et donc plus compliqué a mettre en oeuvre !!

"Open your eyes & Think different" (Demoy)
il convient de laisser un battement d 1/4h entre les ouvertures et fermetures des horloges car sinon il faudrait passer par des verrouillages mécaniques sur les contacts inverseurs (risque de cc entre le +et le -) de meme qu il est possible d utiliser une seule horloge mais il faut des relais temporisés et donc plus compliqué a mettre en oeuvre !!

"Open your eyes & Think different" (Demoy)
xplom
7 déc. 2015 à 23:47
- Messages postés
- 32975
- Date d'inscription
- mardi 17 septembre 2013
- Statut
- Contributeur
- Dernière intervention
- 17 juin 2022
7 déc. 2015 à 23:47
pas mal icare, j'imprime au cas ou...
labricole47
8 déc. 2015 à 06:47
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
8 déc. 2015 à 06:47
merciiiii
yannbass
8 déc. 2015 à 10:24
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
8 déc. 2015 à 10:24
cool le shema merci icare
derniere question, le petit nom technique des relais pour que je puisse en acheter.
derniere question, le petit nom technique des relais pour que je puisse en acheter.
Icare95
Modifié par stf_frmu le 10/12/2015 à 16:13
- Messages postés
- 30217
- Date d'inscription
- jeudi 26 juillet 2012
- Statut
- Membre
- Dernière intervention
- 18 juin 2022
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
Modifié par stf_frmu le 10/12/2015 à 16:13
le nom technique de relais c est "Relais" avec un ou plusieurs contacts l alimentation bobine doit etre du 12v impératif voir casse voiture ou marchand pièces.. quand aux horloges a vous de voir soit du 12v (mais pas facile a trouver) soit en 230v ??
yannbass
9 déc. 2015 à 00:50
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
9 déc. 2015 à 00:50
tres bien, merci pour tout, je passe a l'action et vous tiens au courant!!
labricole47
10 déc. 2015 à 18:58
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
10 déc. 2015 à 18:58
bonsoir
la correspondance des n° est sur le relais souvent
la correspondance des n° est sur le relais souvent
yannbass
15 déc. 2015 à 14:46
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
15 déc. 2015 à 14:46
bonjour la bricole47, question, quand je branche mon relais 4 broches sur 85 et 86, j'entends le clac du relais, jusqu'ici tout va bien mais je n'ai pas de courant sur le 30(commun) et 87
labricole47
15 déc. 2015 à 18:06
- Messages postés
- 15097
- Date d'inscription
- samedi 14 décembre 2013
- Statut
- Modérateur
- Dernière intervention
- 17 juin 2022
- Messages postés
- 18
- Date d'inscription
- dimanche 29 novembre 2015
- Statut
- Membre
- Dernière intervention
- 2 janvier 2016
15 déc. 2015 à 18:06
une vue du relais ou de son schéma aiderais car je ne sait pas a quoi cela correspond
