Inversion du sens de rotation moteur 220v 2 fils et 2 condo

Résolu
loic - 12 août 2022 à 17:59
fred.ml Messages postés 14705 Date d'inscription samedi 21 juillet 2007 Statut Contributeur Dernière intervention 1 octobre 2022 - 19 août 2022 à 12:14

Bonjour, je viens vers vous car je viens d’acquérir un moteur de marque weg en 220v mono deux fils et deux condensateur. il fonctionne parfaitement seule soucis c'est que j'aimerais changer sont sens de rotation mais pas moyen je vous joint les photos du câblage dans l'attente d'une réponse merci

14 réponses

stf_jpd87 Messages postés 87420 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 4 octobre 2022 26 378
13 août 2022 à 09:06

Bonjour

Weg sur le net donne de nombreux renseignements . Quelle est la référence de votre moteur.??

Question bête vous avez regardé sous le couvercle du boîtier????

Cordialement.


ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.

1

Je regarde demain pour la référence et oui g regardé il n'y a aucun schéma

0

Voilà une photo de la plaque du moteur

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
13 août 2022 à 18:11

1
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
13 août 2022 à 18:12

schéma classique , voir si cela correspond à votre bornier

0
stf_jpd87 Messages postés 87420 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 4 octobre 2022 26 378 > labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022
13 août 2022 à 18:44

Tu as écourté tes vacances pour un sens de rotation??????

0
stf_frmu Messages postés 39412 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 4 octobre 2022 11 655 > stf_jpd87 Messages postés 87420 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 4 octobre 2022
13 août 2022 à 20:25

Faut croire....

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271 > stf_jpd87 Messages postés 87420 Date d'inscription mercredi 14 décembre 2011 Statut Modérateur Dernière intervention 4 octobre 2022
13 août 2022 à 23:27

Conscience professionnelle....

Je plaisante

0
Loic > labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022
14 août 2022 à 11:13

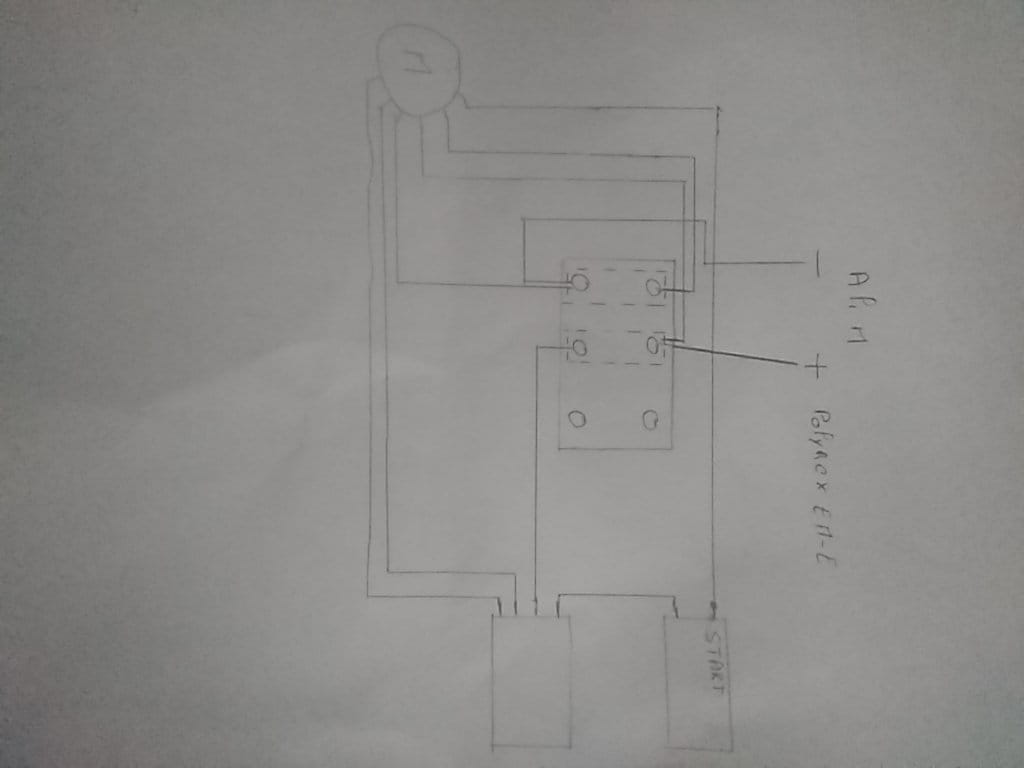

voila un schéma du branchement actuelle sachant que tout les fils sont gris

0
stf_frmu Messages postés 39412 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 4 octobre 2022 11 655
12 août 2022 à 18:04

Et vous pouvez pas tourner le moteur de 180° ?

Pourquoi inverser et à quoi il va servir ?


0

bonjour c'est pour faire un banc de scie et non je ne peut pas mettre le moteur dans un autre sens

0
stf_frmu Messages postés 39412 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 4 octobre 2022 11 655
12 août 2022 à 19:56

Attention pour faire votre banc de scie il faut que la lame tourne à une certaine vitesse.

Donc vous allez peut être être obligé de mettre des poulies de renvoi

0
Loic > stf_frmu Messages postés 39412 Date d'inscription mercredi 22 février 2012 Statut Modérateur Dernière intervention 4 octobre 2022
12 août 2022 à 21:22

Bonjour oui c'est prévu

0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
Modifié le 12 août 2022 à 19:58

Bonjour

Principe d'inversion de sens moteur 220 volts classique. Avec 4 fils de sortie du moteur

Arbitrairement.. 1 et 2  serons les deux fils ayant la plus petite résistance

3 et 4 ......la plus grande résistance

On alimente sur la petite résistance , 1/2

On fait un point commun 2/3

Condensateur sur 1 /4

Et pour inverser la rotation il faut changer soit....1/2 .... soit....3/4

Deux condensateur c'est spécial .

Il y a un relais ? Un coupleur sur l'axe du rotor ?

Oups.. parfois schéma dans le couvercle


0

Bonjour et merci pour votre réponse

Alors il y a 6 fils sortant du moteur

3 vont sur le bornier

Et 3 vont sur les condensateurs

0

Et non hélas il n'y a pas de schéma

Et non pas de relais ni de coupleur

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
12 août 2022 à 21:31

Ok je suis en vacances, je vous propose un schéma  prochainement dès mon retour


0

D'accord sa marche merci d'avance et bonne vacances à vous

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
Modifié le 14 août 2022 à 21:26

voir sur la plaque

inverser 5 /8 pour changer rotation

vérifier que 5 communique avec 8  il faut qu il y ait une résistance entre 5 et 8

les numéros sont peut étre écris sur le fil


0

Je regarde demain si il y a des numéros

0

Bonjour je viens de regarder et hélas aucun numéro sur les fils

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
15 août 2022 à 11:29

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
15 août 2022 à 11:31

Numéro mis arbitrairement ,

0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
Modifié le 15 août 2022 à 14:23

bon

repérez bien vos fils

sur les 6 fils ;qui sortent du moteur ;  correspondent 2 à 2

vous allez trouver un contact fermé

une petite résistance

une grande résistance


0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
16 août 2022 à 17:11

si j'ai juste vous devez avoir une correspondance sur le bornier avec deux fils en diagonale


0
fred.ml Messages postés 14705 Date d'inscription samedi 21 juillet 2007 Statut Contributeur Dernière intervention 1 octobre 2022 421
Modifié le 16 août 2022 à 19:01

Bonjour, sur la plaquette du moteur (post 18) il est indiqué :

To reverse rotation.

INVERT 5 and 8

Vous avez donc la réponse, il suffit d'inverser les fils des bornes 5 et 8 pour changer le sens de rotation (les plaquette de pontages restent dans leur position)


0
labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022 2 271
Modifié le 16 août 2022 à 19:50

effectivement ; post  #20  , mais tu le verrais dans quel sens  ? par rapport aux  6 bornes , quel est le  1/4/8/5

j'ai pas trouvé , il n'y à pas de N° semble t'il

0
fred.ml Messages postés 14705 Date d'inscription samedi 21 juillet 2007 Statut Contributeur Dernière intervention 1 octobre 2022 421 > labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022
Modifié le 16 août 2022 à 21:33

Re, je le vois comme ça

L'alimentation 230 volts mono se faisant sur 1 (neutre) et 4 (phase)

ET effectivement c'est ce que tu as écris dans le post 20 (que j'ai lu puis houps oublié)

Les deux bornes à droite ne sont pas utilisées (on ne voit pas de fils sur les images)

1
Loic > fred.ml Messages postés 14705 Date d'inscription samedi 21 juillet 2007 Statut Contributeur Dernière intervention 1 octobre 2022
19 août 2022 à 01:09

Bonjour je viens de voir votre post je v essayer sa d demain merci

0
Loic > fred.ml Messages postés 14705 Date d'inscription samedi 21 juillet 2007 Statut Contributeur Dernière intervention 1 octobre 2022
19 août 2022 à 11:07

Re bonjour je vous remercie de votre aide g inverse 5et8 comme sur votre schéma et la miracle sa tourne de l'autre sens je vous remercie beaucoup de votre aide a tous

0
Loic > labricole47 Messages postés 15592 Date d'inscription samedi 14 décembre 2013 Statut Modérateur Dernière intervention 4 octobre 2022
19 août 2022 à 11:09

Re bonjour je vous remercie de votre aide

0
Daniel 26 Messages postés 15569 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 4 octobre 2022 4 075
16 août 2022 à 19:01

Soir,

Voyant ce topic , j'espère que notre internaute n'utilisera cette scie seulement pour du petit bois.

Bon  courage,
