Problème installation interrupteur sonoff touch
kilianp07
stf_jpd87
- Messages postés
- 4
- Date d'inscription
- mardi 27 août 2019
- Statut
- Membre
- Dernière intervention
- 28 août 2019
stf_jpd87
- Messages postés
- 86248
- Date d'inscription
- mercredi 14 décembre 2011
- Statut
- Modérateur
- Dernière intervention
- 3 août 2022
A voir également:
- Voltbox avis
- Voltbox avis forum - Meilleures réponses
- Avis voltbox - Meilleures réponses
- Installer interrupteur sur fil - Guide
- Installer interrupteur variateur - Guide
- Installation interrupteur et prise de courant - Guide
- Installation interrupteur sans fil - Guide
- Installation interrupteur rotatif pour ventilateur ✓ - Forum - Electricité
8 réponses
stf_jpd87
28 août 2019 à 07:41
- Messages postés
- 86248
- Date d'inscription
- mercredi 14 décembre 2011
- Statut
- Modérateur
- Dernière intervention
- 3 août 2022
28 août 2019 à 07:41
Bonjour
Sur les documentations il est dit qu'il y a une notice explicative Que je n'ai pas trouvée. De ce que j'ai compris il ne commande qu'un inter ???
cliquez sur image pour agrandir (visible sur Mozilla Firefox)
L'image du haut en le nouvel inter
l'image du bas un va-et-vient classique ????
Si schéma de branchement faire une image. jpg.
Cordialement.
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
Sur les documentations il est dit qu'il y a une notice explicative Que je n'ai pas trouvée. De ce que j'ai compris il ne commande qu'un inter ???

cliquez sur image pour agrandir (visible sur Mozilla Firefox)
L'image du haut en le nouvel inter
l'image du bas un va-et-vient classique ????
Si schéma de branchement faire une image. jpg.
Cordialement.
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
kilianp07
Modifié le 28 août 2019 à 10:46
- Messages postés
- 4
- Date d'inscription
- mardi 27 août 2019
- Statut
- Membre
- Dernière intervention
- 28 août 2019
Modifié le 28 août 2019 à 10:46

Voila donc mon ancienne installation
Légende :
J1 fil rose lampe extérieur
J2 Fil bleu
J3 Fil marron allant a J5
J6 Fil lampe intérieur
J7 vide
J8 vide
J9 vide
J10 fil orange
J11 vide
J12 fil orange
Pour la nouvelle installation je ne peux pas vraiment de faire de schéma puisque il n'y pas grand chose a mettre.
Pour faire bref:
Fil rose (J1) sur sortie out du sonoff
Fil orange (J12) sur entrée in du sonoff
Fil bleu (J2) sur entrée N du sonoff
Fil lampe intérieur (J6) et fil orange (J10) reliés par un sucre
Rappel: j'essaye d'installer mon sonoff touch pour mes lampes extérieurs, il n'est pas compatible va et vient et il n'y a qu’un seul interrupteur pour les lampes extérieurs dans la maison, par contre la lampe intérieur elle est branchée en va et vient c'est pour cela que j'ai mis un sucre
stf_jpd87
28 août 2019 à 11:21
- Messages postés
- 86248
- Date d'inscription
- mercredi 14 décembre 2011
- Statut
- Modérateur
- Dernière intervention
- 3 août 2022
28 août 2019 à 11:21
kilianp07
28 août 2019 à 11:33
- Messages postés
- 4
- Date d'inscription
- mardi 27 août 2019
- Statut
- Membre
- Dernière intervention
- 28 août 2019
28 août 2019 à 11:33
Ah oui effectivement excusez moi, mais du coup une solution pour installer mon sonoff ?
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
stf_jpd87
Modifié le 28 août 2019 à 17:23
- Messages postés
- 86248
- Date d'inscription
- mercredi 14 décembre 2011
- Statut
- Modérateur
- Dernière intervention
- 3 août 2022
Modifié le 28 août 2019 à 17:23
Pour moi ce système ne commande qu'une lumière voir image message N°"1"
Si ce n'est pas cela, photocopie de la notice .
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
Si ce n'est pas cela, photocopie de la notice .
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
kilianp07
28 août 2019 à 17:07
- Messages postés
- 4
- Date d'inscription
- mardi 27 août 2019
- Statut
- Membre
- Dernière intervention
- 28 août 2019
28 août 2019 à 17:07
Oui c’est ce que je dis hein, je veux commander la LUMIÈRE EXTÉRIEUR et non intérieur
stf_jpd87
Modifié le 28 août 2019 à 17:28
- Messages postés
- 86248
- Date d'inscription
- mercredi 14 décembre 2011
- Statut
- Modérateur
- Dernière intervention
- 3 août 2022
Modifié le 28 août 2019 à 17:28
Dans ce cas cela doit fonctionner.
Vous devez utiliser le neutre (bleu)en "Nin"
la phase (marron) en" Lin"
et le rose en Lout
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
Vous devez utiliser le neutre (bleu)en "Nin"
la phase (marron) en" Lin"
et le rose en Lout
ATTENTION : toute intervention est sous votre responsabilité.
Débrancher vos appareils. Électricité, eau , gaz. La sécurité n'a pas de prix.
fred.ml
28 août 2019 à 21:57
- Messages postés
- 14632
- Date d'inscription
- samedi 21 juillet 2007
- Statut
- Contributeur
- Dernière intervention
- 3 août 2022
28 août 2019 à 21:57
Bonjour, vous vous trompz en faisant:
Fil rose (J1) sur sortie out du sonoff
Fil orange (J12) sur entrée in du sonoff
Fil bleu (J2) sur entrée N du sonoff
Fil lampe intérieur (J6) et fil orange (J10) reliés par un sucre

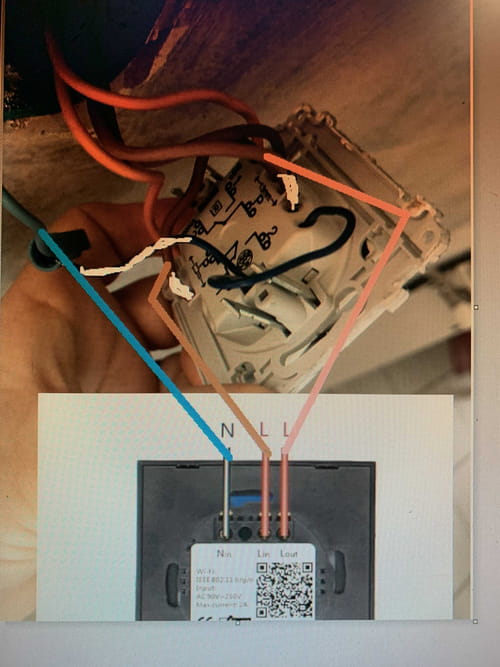

Il faut:
Fil rose Lout Sonof ( à déconnecter de l'interrupteur)
Fil pont marron Lin Sonof (déconnectez le fil marron inférieur> ne pas déconnecter le fil et fil pont marron supérieur de l'interrupteur / visuel photo)
Fil Bleu entrée N Sonof. (le fil bleu à partir du raccord domino/pas le bleu connecté à la borne de l'interrupteur)
Ne rajoutez pas de dominos, laissez tous les autres fils connecté sur l'interrupteur.
Fil rose (J1) sur sortie out du sonoff
Fil orange (J12) sur entrée in du sonoff
Fil bleu (J2) sur entrée N du sonoff
Fil lampe intérieur (J6) et fil orange (J10) reliés par un sucre
Il faut:
Fil rose Lout Sonof ( à déconnecter de l'interrupteur)
Fil pont marron Lin Sonof (déconnectez le fil marron inférieur> ne pas déconnecter le fil et fil pont marron supérieur de l'interrupteur / visuel photo)
Fil Bleu entrée N Sonof. (le fil bleu à partir du raccord domino/pas le bleu connecté à la borne de l'interrupteur)
Ne rajoutez pas de dominos, laissez tous les autres fils connecté sur l'interrupteur.
fred.ml
28 août 2019 à 22:15
- Messages postés
- 14632
- Date d'inscription
- samedi 21 juillet 2007
- Statut
- Contributeur
- Dernière intervention
- 3 août 2022
28 août 2019 à 22:15
( bricolage pour faire afficher l’image modifiée)
fred.ml
28 août 2019 à 22:27
- Messages postés
- 14632
- Date d'inscription
- samedi 21 juillet 2007
- Statut
- Contributeur
- Dernière intervention
- 3 août 2022
28 août 2019 à 22:27
RE, je viens de comprendre que vous supprimez l'interrupteur totalement pour mettre en place l'interrupteur Sonof ce qui change un peu la donne mais le principe reste le même pour le câblage du Sonof.
Reliez simplement le fil orange avec un domino au fil marron tout en laissant le Sonof câblé comme sur l'image (le fil marron qui vient du mur doit resté sur Lin Sonof et relié à un orange, l'autre orange est à condamner
Reliez simplement le fil orange avec un domino au fil marron tout en laissant le Sonof câblé comme sur l'image (le fil marron qui vient du mur doit resté sur Lin Sonof et relié à un orange, l'autre orange est à condamner
