Aide réglages volet motorisé

Question

Bonjour,
Après avoir parcouru le net ,j'ai vu beaucoup d'infos et je suis perdu .
J'ai acheté un volet motorisé à commande filaire d'occasion sans notice. Je l'ai monté en "volant" dans mon garage ,il fonctionne(montée ,descente, stop, par son bouton mécanique). Il n'y a pas de butée (noire) sur la dernière lame. J'ai pu enlever le coffre de devant ,mais les côtés sont "popper".
Pour l'adapter à ma fenêtre ,je dois le recouper en largeur ,et adapter la longueur (car il est plus large et plus haut que ma fenêtre),et obligatoirement faire des réglage de fin de course .Le pb ;
C'est un volet "Lakal powered by SOMFY" ,sur le moteur est marqué "6 M". Je ne vois aucun système de réglage de fin de course (molette, BTR, bouton rouge/jaune). J'ai lu qu'il y avait des moteurs qui se réglaient "tout seul" après une combinaison d'appuis sur le bouton de commande ,mais ces actions sont différentes selon les article que j'ai lus.
Avant de le découper et de le monter ,je voudrais m'assurer que je puisse faire ses réglages.
- Comment faire pour savoir quelle méthode je dois appliquer pour régler mon volet svp ?
Je vous remercie de votre aide .
Eric
Haut
1 message • Page 1 sur 1

passion16000 · Answer

Bonjour

" 6 M "
sur la tête est l’indication d'un moteur filaire de 6 Nm.

en moteur filaire Somfy sans réglage sur la tête, vous avez des opérateurs avec arrêt sur effort ( ipso, ilmo) et des opérateurs à réglage manuel ou mixte (oximo wt...)

Déjà, il faudrait savoir si vous avez des butées hautes et basses.
Celles du haut peuvent etre intégrées aux extrémités de la lame finale.

Le meilleur moyen de vous conseiller est de connaitre le modèle, indiqué sur l’étiquette de l’opérateur.

Erico69 · Answer

Merci de votre réponse .
Je ne sais pas ce que sont des butées hautes et basses .Est ce un "plot" noir qui serait sur la dernière lame
J'essais de vous joindre qqes photos pour être plus clair .

Erico69 · Answer

mince ,je n'y arrive pas !?

Erico69 · Answer

Voiçi :
Côté moteur : https://www.zupimages.net/viewer.php?id=22%2F03%2F9mpe.jpg
Etiquette sur axe : https://www.zupimages.net/viewer.php?id=22%2F03%2F6fql.jpg
Accroche du rideau/axe : https://www.zupimages.net/viewer.php?id=22%2F03%2F6vsb.jpg

passion16000 · Answer

Parfait !

L’étiquette est très parlante et nous indique que c'est un modèle "IPSO" Ce type d’opérateur ne se fait plus.

Le réglage des fins de courses est tout à fait original et ne se rencontre que pour ce matériel.

Si vous n'avez pas changé le sens du moteur, le réglage est plus simple. ( Il existe 3 petits boutons sur la tête coté sortie fil à ne pas toucher, mais qui doivent etre caché par la joue zamack)

La methode :

-Décrochez le tablier.

-Avec votre commande, actionnez le tube dans le sens de la montée jusqu’à entendre des CLIC CLIC.en l’arrêtant pour pouvoir re- accrocher le tablier. (dans cette manœuvre ne jamais revenir en arrière.)

-une fois re accouplé, actionnez votre commande pour lever le tablier. (aidez-le à monter avec la main)
laissez-le s’arrêter tout seul en haut.

votre volet est réglé.

Vous pouvez vous aider avec une vidéo disponible sur youtube.

Erico69 · Answer

Je vous remercie pour votre réponse.
Je ferais donc cette manip une fois le volet en place. Mais avant, il faut que je le recoupe en largeur et hauteur ((à l'origine, il était monté sur une porte fenêtre, et moi je veux l'installer sur une fenêtre).
Pensez vous que ces coupes puissent fausser le réglage (car pour la coupe je pense quil faudra que je demonte l'axe.)?

passion16000 · Answer

Si vous conservez le moteur du même coté, vous n'aurez pas besoin d'armer et de désarmer le bouton rouge en tournant manuellement la roue d'entrainement. Seule la manip que je vous ai indiquée suffira. Ne jamais toucher les boutons blanc et jaune.

J'attire votre attention sur l'importance de bien régler les fins de courses.
Sans cela, votre moteur sera toujours alimenté, et vous allez "cramer" un micro switch.

Je vous mets un lien sur la manip. (Vous pourrez éviter le point 2 si vous conservez le moteur du même coté.)


https://www.domo-confort.com/files/1424.pdf

erico69 · Answer

Merci ! J'ai vu également la vidéo .C'est très clair. Mais…

Les attaches du tablier sont apparemment "poppés" :
https://zupimages.net/viewer.php?id=22%2F03%2Fb7ht.jpg

La fixation de ces attaches sur le tablier :
https://zupimages.net/viewer.php?id=22%2F03%2Fj41n.jpg

Vaut il mieux que je fasse sauter les pop ou démonter les attaches sur la lame ?

passion16000 · Answer

Vous pouvez de-clipser les 2 maillons noirs ensembles en leur donnant un angle inférieur à 90 ° entre eux.

Si vous n'y arrivez pas, il faudra percer les rivets, ou démonter le tablier par petit bout.( 5, 6... lames à la fois).

Erico69 · Answer

Bsr,
Je vous remercie pour tout ces conseils.
Je vais mettre en œuvre tout ça dès que j'ai un peu de temps. Je me permettrais de vous solliciter si pb.
Merci
Éric

erico69 · Answer

Bsr,
Aïe … Les ennuis commencent !
Dans les manipulations du volet j'ai cassé la "patte gauche" qui doit rentrer dans le rail gauche :
Patte droite OK :
https://www.zupimages.net/viewer.php?id=22%2F04%2Fo1io.jpg
Patte gauche NOK :
https://www.zupimages.net/viewer.php?id=22%2F04%2F2fd6.jpg
Sauriez vous où je pourrais me procurer ce genre de pièces svp ?
Merci
Eric

passion16000 · Answer

Cherchez " tulipe volet reno" il existe plusieurs modèles.

passion16000 · Answer

Apparemment il n'y a que la partie verticale qui rentre dans la coulisse de cassée. Cela ne doit pas représenter un gros problème. Vous devez pouvoir l'utiliser telle quelle.

Erico69 · Answer

Bonjour ,
Me revoilà avec mes pb !!
J'ai commandé les tulipes ,enfin ,les plus se rapprochant .Je les ais reçu aujourd'hui !
Entre temps ,j'ai découpé le volet ,le rideau etc ,...Tout s'est bien passé .Il fonctionnait ,j'ai essayé la butée basse ,impeccable ,il s'arrête au bon endroit ,mais pas essayé les butées hautes comme je n'avais pas les tulipes.
Ce soir je monte les tulipes ,elles ne sont pas tout à fait comme celles d'origines .
Je donne un ordre de montée ,il monte et ...il ne s'arrête pas ! (avant que je le modifie ,il s'arrêtait).
Je remets alors les tulipes d'origines (donc avec celle qui est cassée) et idem , il ne s'arrête pas .
Le volet mécaniquement s'arrête car le rideau est en butée via les tulipes ,mais électriquement ,j'entend encore le moteur ,et le tout a tendance à se vriller .
Qu'en pensez vous svp?
Merci de votre aide .

passion16000 · Answer

Il faut tout simplement régler les fins de course, comme indiqué plus haut.

J'admets que le réglage est particulier et original mais il faut en passer par là... sinon le moteur grille !

je remets le lien :
https://www.domo-confort.com/files/1424.pdf

Erico69 · Answer

Comment est géré l'arrêt ? Est-ce le fait que mécaniquement il est boqué par les tulipes ,qui fait qu'il y a un appel de courant et qu'il s'arrête automatiquement ? car il n'y a pas de switch de fin de course ... ou alors une position haute mémorisée ?
Je ne comprends pas ...

Erico69 · Answer

AH OK ,dsl je n'avais pas vu que vous aviez répondu ?Je vais faire la manip et vous tiens au courant .Merci

Erico69 · Answer

Sur le document que vous m'avez joint ,je pense être dans le cas :
"REGLAGE DU MOTEURS IPSOAPRES RECOUPE IMPORTANTE DES COULISSES"
Il parle de détacher les verrous .
Je ne vois pas comment faire .Voici des photos de mes verrous :

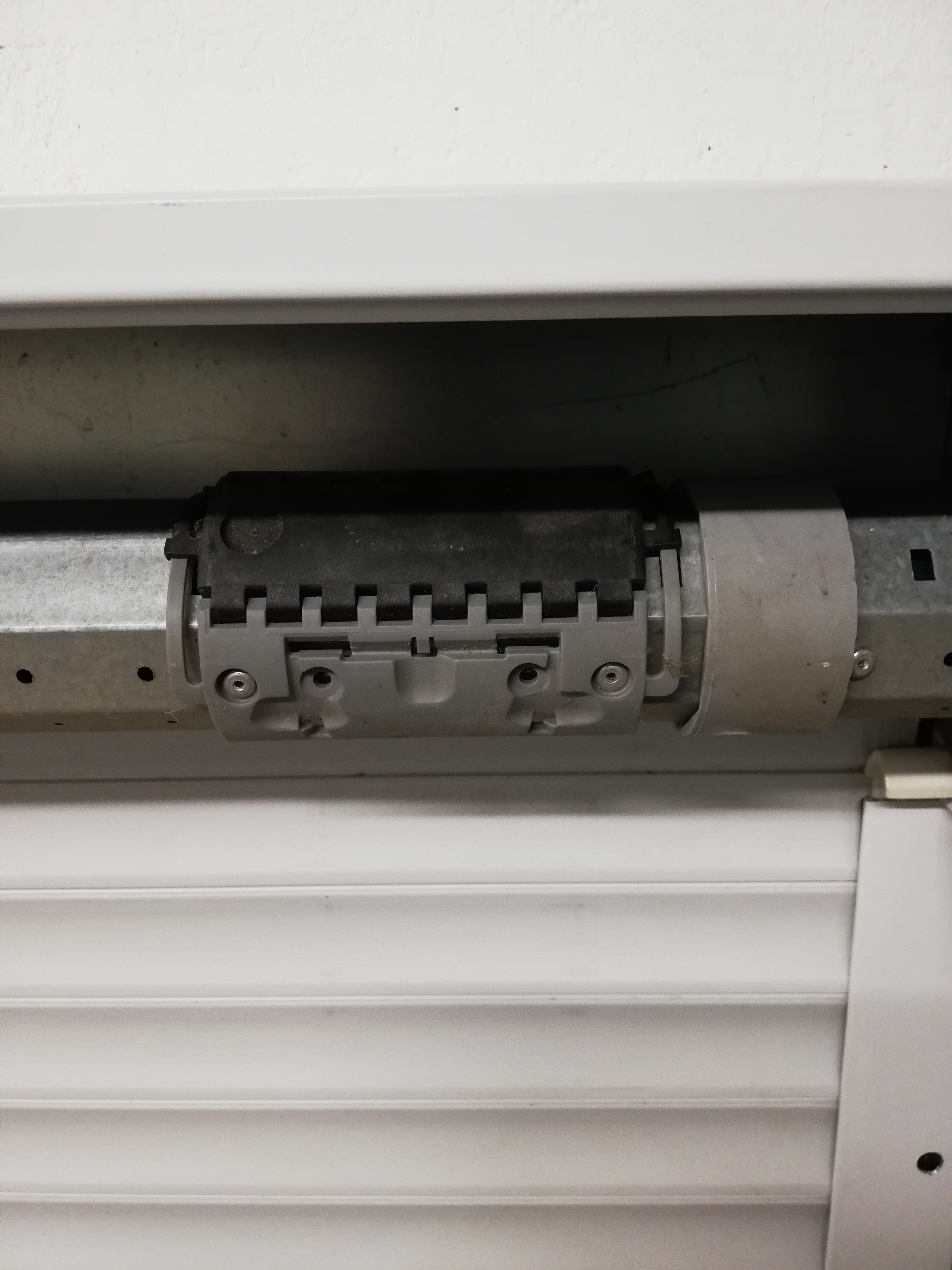

Verrou1 : https://www.zupimages.net/up/22/05/51d0.jpg
Verrou2 : https://www.zupimages.net/up/22/05/chff.jpg
Verrou3 : https://www.zupimages.net/viewer.php?id=22%2F05%2Fjz68.jpg

Il y a des rivets...! Faut il que je fasse sauter les rivets ou y a t'il un moyen plus "simple" ?

Merci

passion16000 · Answer

Il faut effectivement faire sauter les rivets.

pour plus de facilité, vous pourrez remplacer ces verrous auto par un autre modèle plus pratique pour le tube octogonal que vous possédez :  "OCTOCLICK" qui se verrouillent sans rivet, avec seulement 2 ressorts coudés réglables qui se cramponnent dans les trous rectangulaires du tube.

Erico69 · Answer

Mais elles servent à quoi les 2 butées qui sont de chaque côté de la dernière lames ?

passion16000 · Answer

A arrêter le volet sur "effort", ce qui coupe l'alimentation du moteur.

Erico69 · Answer

Victoire !
J'ai reussi à declipser les attaches avec la méthode que vous m'avez donnée au début du Post. Puis j'ai appliqué ce qui est décrit dans le document. Remontage du rideau, et hop, montée et arrêt où il faut !!
Milles merci !
Éric

passion16000 · Answer

RESPECT !

Important : En position haute, assurez-vous bien que le moteur ne soit plus alimenté. ( absence de bruit).

Erico69 · Answer

Bonjour,
Volet posé et fonctionnel !!
Encore un grand merci pour votre aide.
Je vais sûrement en monter d'autres, alors je vous dis... A bientôt!
Éric

Erico69 · Answer

Bonjour ! Episode 2 .
Cela ne m'a pas suffit de leçon ,j'ai replongé : Cette fois ,je voudrais acheter un volet d'occasion pour garage .J'en ai trouvé un pas très cher mais :
- Il n'est pas télécommandable : Je pense que je vais pouvoir adapter un petit système de télécommande dessus
- Ce qui m'embête le plus ,et c'est la raison de ma présence ici ,c'est que la personne me dit qu'il ne se verrouille pas en position basse ,c'est a dire ,qu'on peut le soulever à la main .
Je n'ai pas pu obtenir d'autres infos à ce sujet et je ne veux pas trop prendre de risque avant de l'acheter .
Voici les infos que m'a envoyé le vendeur :
https://www.zupimages.net/up/22/10/os1i.jpg
https://www.zupimages.net/up/22/10/d1gz.jpg
Est-ce que cela vous parle ?
Je vous remercie d'avance !
Eric

passion16000 · Answer

Si  on peut soulever le tablier à la main, c'est que celui-c est attaché au tube avec des sangles ou liens souples : rien de très contraignant à changer.

D'une manière pratique pour faciliter la recherche des utilisateurs du forum, ouvrez ce sujet dans une nouvelle discussion.  je suivrai votre progression si vous faites affaire.
