Construire un petit transformateur

Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018 - 24 mai 2018 à 12:35
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 - 25 mai 2018 à 16:33
Bonjour,
je viens de découvrir votre forum et c'est un pure bonheur pour moi merci à l'avance pour votre aide
bon voila j'ai un projet a rendre et je dois construire un Pont Complet (DC DC converter) avec le moins de pertes possible
et l'une des parties majeur sur laquelle je peut agir est le tronsfo
j'ai une source variable qui peut atteindre 60V et à la sortie mon but est d'avoir une puissance de 500W
n'ayant aucune expérience dans la fabrication dans un transfo je me tourne vers vous
voici mes questions:
comment déterminer le nombre le rapport de transformation et le nombre de spire optimal pour avoir la puissance de 500W
est ce que vous avez un tableau Courant/section des fil a me montrer parce que j'arrive pas trouver :/
souvent dans les transo ça parle d'equilibre entre d'inductance de fuite et capacité interbobinage ,dans mon cas de quoi je dois me soucier le plus
merci bcp

5 réponses

Réponse 1 / 5
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 4 442
Modifié le 24 mai 2018 à 14:30
Bonjour,
Votre image donne un schéma de principe , est-ce un devoir d'école ?
Pour la puissance , il faudra considérer la masse/section principale du noyau pour un transfo "classique"
Et....de la fréquence produite par les hacheurs .
L'intensité sera dépendante de la section du fil employé , le nombre de spire n'agira que sur la tension.
Cdlt,
1
Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018
24 mai 2018 à 19:44
Je suis en stage est mon but c'est de produire des maquettes de TP pour l'année prochaine

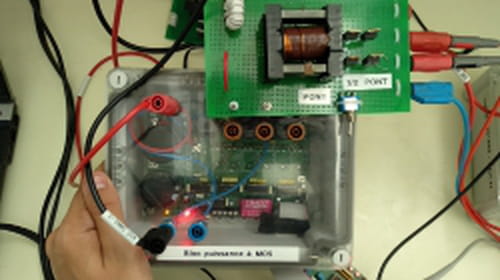

Voici un prototype déjà fait


0
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 4 442
Modifié le 25 mai 2018 à 09:42

Cela ne suffit pas , il faudra piloter vos transistors avec un circuit comparable à ceci:

(image cliquable)

Et prévoyez de poser vos transistors sur des refroidisseurs appropriés
0
Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018
25 mai 2018 à 11:23

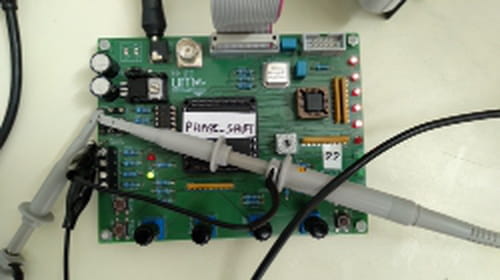

Oui je sais je dispose d'une carte FPGA capable de piloter les Mosfet en Mode PHASE SHIFT

0
Réponse 2 / 5
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 4 442
Modifié le 25 mai 2018 à 14:56
Votre question première était: "construire un petit transformateur"
La première image montre un circuit implanté sur une plaque de prototypage .
L'image en #6 montre un circuit plutôt version professionnelle !!!
Que recherchez-vous donc ?
Cours ici pour les calculs indispensables :
https://tel.archives-ouvertes.fr/tel-01179035/file/TO_2015_archivage.pdf
1
Luxis16
25 mai 2018 à 15:16
Le but de mon projet et de reconstruite la partie magnetique du pont complet en minimisant les pertes (inductance de fuite,capacite interbobinage,perte par effet de peau de proximité....) Pour alimenter une charge resetif a 500W
0
Réponse 3 / 5
gt.55 Messages postés 17221 Date d'inscription lundi 9 mai 2016 Statut Contributeur Dernière intervention 15 avril 2022 1 958
24 mai 2018 à 13:26
Bonjour,

Pour commencer, un transformateur ne concerne que le courant alternatif !
Donc pour un convertisseur DC - DC il va falloir d'autres composants...

Avez-vous au moins déjà un schéma ?

Cdt
0
Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018
24 mai 2018 à 13:44
J'ai une source de tension continue qui alimente un onduleur donnant a sa sortie une tension alternatif variable qui peut atteindre les 60V
voici le schéma demandé


0
Réponse 4 / 5
Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018
25 mai 2018 à 15:24

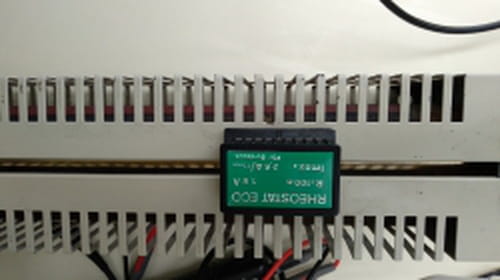

voici le materiel dont je dispose
et j'ai qu'à refaire un autre transformateur

0
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 4 442
Modifié le 1 nov. 2018 à 10:05
Vos appareils sont insuffisant.
Pour les inductances , je verrai bien la présence d'un oscillo plus un générateur de fonction .
Bien que la méthode des trois voltmètres ....!
Si j'avais un projet de ce genre , je me servirai là où ont travaillés les ingénieurs :




Cela ne vous a jamais tenté de vous procurer un transfo tout fait, tout petit, capable de délivrer 600 W ?

Vous n'avez que le secondaire à modifier à votre guise.
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
Réponse 5 / 5
Luxus16 Messages postés 6 Date d'inscription jeudi 24 mai 2018 Statut Membre Dernière intervention 25 mai 2018
25 mai 2018 à 16:25
pourquoi je le procurerait un transformateur 600W alors que lon but de ce projet est de le fabriqué a zero et apres faire une soutenance sur ce sujet
je pense que vous ne m'avez pas compris c'est pas grave
merci quand meme pour vos réponses
0
Daniel 26 Messages postés 17007 Date d'inscription jeudi 30 juin 2011 Statut Modérateur Dernière intervention 25 novembre 2024 4 442
Modifié le 1 nov. 2018 à 10:13
Votre projet reste une alimentation à découpage et nécessite beaucoup de calculs , c'est bien pour cela que je comprends pas.

https://bricolage.linternaute.com/forum/affich-120857642-guirlande-electrique-a-led#5

Ma spécialité était plutôt le dépannage .

Bon weekend,
0
